5G 및 AI 기술의 폭발적인 발전으로 장치의 컴퓨팅 성능에 대한 수요가 급증했습니다. 그래 핀 및 증기 챔버와 같은 전통적인 수동 냉각 솔루션은 더 이상 높은 전력 소비로 인한 열을 적절하게 처리 할 수 없습니다.액체 냉각 시스템은 순환 냉각수를 사용하여 열을 발산하며 수동 솔루션의 냉각 성능을 3 배 이상 제공하는 능동적 인 열 관리 기능을 갖추고 있기 때문에 빠르게 인기를 얻고 있습니다. 칩의 핵심 영역에서 열 관리 문제를 해결하는 것이 고급 전자제품용 냉각 솔루션을 갱신하는 주요 옵션이 되고 있습니다.
앞서 아위닉 Electronics 는 가정용 액체 냉각 드라이버 인 AW86320 압전 액추에이터를 도입했습니다. Iway는 "Silent Rim Eyscore" 제품 프레젠테이션에서 압전 마이크로 펌프를위한 고성능 액체 냉각 열 관리 솔루션을 선보였습니다.이 솔루션은 180Vpp 이상의 구동 전압을 달성하고 액체 냉각의 고정밀 제어를 위해 충분한 출력을 제공합니다. AW86320 은 최신 백 부스트 변환 회로를 사용합니다. 주변 회로를 크게 단순화하고 주요 해외 경쟁 제품에 필적하는 전력 소비를 달성함으로써 소형 전자 장치의 대량 생산 및 배치를 크게 촉진 할 것입니다.
액체 냉각의 장점
효율적인 열 방출, 정밀한 온도 제어
마이크로 펌프가 물 또는 특수 열 전도성 유체와 같은 냉각수를 튜브에 능동적으로 순환시켜 방열 영역을 떠나는 지점부터. 장치의 전체 후면 패널을 덮는 광범위한 표면으로 확장됩니다. 그래핀 및 방열판과 같은 수동 냉각 솔루션에 비해 열 효율은 300% 향상되어 CPU 및 배터리와 같은 주요 구성 요소에서 빠른 열 방출을 가능하게합니다.고부하 조건에서는 온도를 10~15°C 낮출 수 있습니다. 과열로 인해 장치가 스로틀링되는 것을 방지합니다.
강력한 동적 제어 기능: AW86320 에는 온도에 따라 작동을 최적화하고 펌프의 회전 수를 제어하는 적응 형 알고리즘이 장착되어 있습니다. 실시간으로 냉각 성능을 동적으로 조정하면서 에너지 효율과 열 관리를 모두 달성합니다.
가볍고 일체형이며 구부러지기 쉽고 적응력이 높습니다.
소형 펌프는 소형이며 일반적으로 몇 입방 센티미터 정도의 크기에 적합합니다. 튜브는 휴대 성을 손상시키지 않으면 서 두께가 0 인 스마트 폰 또는 태블릿과 같은 곡선 또는 접이식 표면을 따라있을 수도 있습니다.이 제품은 8-1.5mm 만 추가됩니다. 이 제품은 특히 인클로저의 슬리밍에 매우 민감한 초박형 모델 및 접이식 디스플레이 장착 장치에 적합합니다.
저소음, 에너지 효율, 긴 수명 및 안정
마이크로 펌프는 25 데시벨 이하의 소음 수준을 가지며 이는 라이브러리의 환경 사운드와 비슷하며 고부하 하에서도 거의 들리지 않습니다. 전통적인 팬 스타일의 냉각 솔루션을 능가 할 것입니다. 총 소비 전력은 100 mW 미만이며 열 방출과 전력 효율을 효과적으로 결합합니다.
그림 1 대표적인 응용 시나리오
물리적 속임수, 스마트 폰을위한 냉각 백 커버
스마트 폰 보드 설계에서 소량의 공간도 중요합니다. 모든 단자가 액체 냉각 시스템을 인클로저에 통합 할 충분한 공간이있는 것은 아닙니다. 열 성능을 극한까지 끌어 올리기 위해 액체 냉각 형 스마트 폰 케이스가 등장했습니다.스마트 폰의 후면 하우징 냉각 시스템은 무선 역 충전 용 코일, RX IC (전원 공급 장치 회로), AW86320 드라이버 IC 및 액체 냉각 모듈로 구성됩니다.

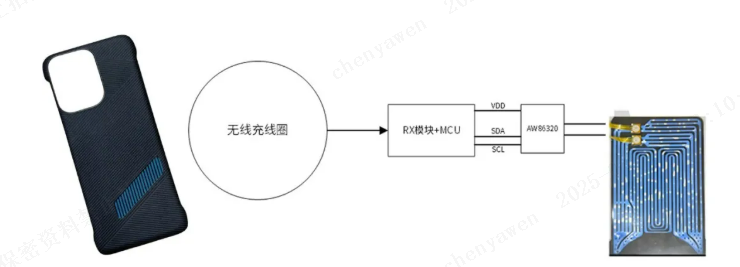

그림 2 스마트폰 후면 커버용 액체 냉각 방열 시스템
폴딩 머신의 응용 분야
폴딩 메커니즘을 통해 장치는 컴팩트 한 외형을 얻을 수 있으며 냉각 공간은 줄어 듭니다. 또한, 디스플레이, 힌지 및 마더보드와 같은 구성 요소가 층으로 배열되어 있기 때문에, 열의 축적은 더욱 심각해진다.높은 부하 조건에서는 열원이 집중되고 열 경로가 길어 기존 기술로 효율이 떨어집니다. 접이식 디스플레이가있는 터미널의 전력 소비는 매우 높기 때문에 열 방출, 국소 과열 및 주파수 감소와 관련된 문제가 더욱 악화되고 종종 시스템의 지연이 발생합니다.액체 냉각 시스템은 국소화 된 열원에서 순환 냉각수를 통해 스마트 폰의 전체 후면으로 열을 신속하게 전달합니다. 이로 인해 온도가 급격히 감소합니다. 또한 유연한 특성은 굽힘을 겪을 때 강성 VC가 파괴되는 문제를 가장 잘 해결합니다.
그림 3 접이식 스마트폰용 액냉식 열관리 시스템
AW86320 솔루션의 장점
최소한의 외부 회로, 초소형 보드 장착 영역
AW86320 은 2.2mm × 1.8mm 크기의 20 터미널 WLCSP 패키지로 제공되며 Awinic의 독점적 인 부스트 아키텍처를 채택합니다. 경쟁 솔루션에 비해 입력 전류 감지를위한 저항기 및 일부 커패시터의 수를 줄이고 PCB 장착 영역을 크게 줄입니다.

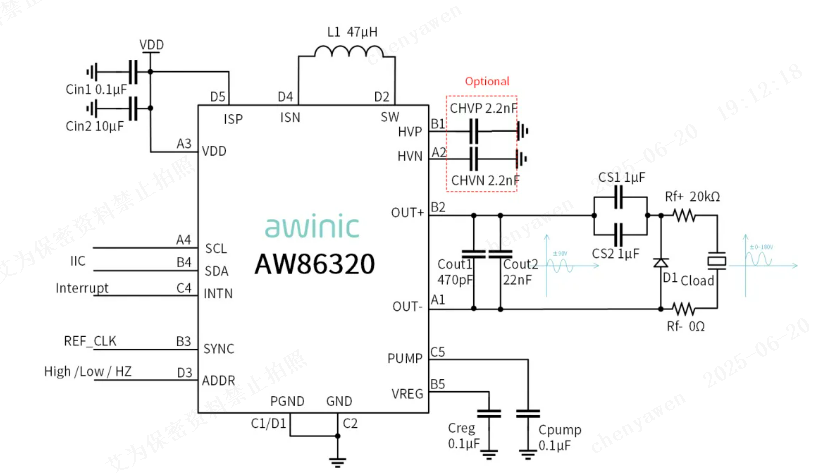

그림 4: AW86320 의 액체냉각을 위한 대표 적용 회로
넓은 입력 전압 범위, 높은 출력 전압
AW86320 은 2.5 ~ 5.5V 의 저전압 전원 공급 장치에서 작동하므로 광범위한 공통 전원 공급 장치 환경과 호환됩니다. 동시에 최대 180 V 의 피크 진폭을 갖는 고전압 사인파를 출력 할 수 있으며, 다양한 고압 액체 냉각 펌프를 구동하기에 충분한 출력을 제공하며 다양한 액체 냉각 시스템의 요구 사항과 호환됩니다.
간단하고 이해하기 쉬운 조작
AW86320CSR 은 조작이 쉽도록 설계되었으며 제어 인터페이스는 간단하고 직관적이며 복잡한 프로그래밍이나 디버깅 전문 지식이 필요하지 않습니다. 예를 들어, 원하는 사인파의 진폭 및 주파수와 같은 몇 가지 기본 매개 변수를 입력하기 만하면 칩을 활성화하여 미리 결정된 파형을 생성 할 수 있습니다.초보 사용자조차도 액체 냉각 펌프를 쉽게 제어 할 수있어 진입 장벽을 크게 줄입니다.
낮은 소음
Vout = 200Hz, 180 Vpp, THD + N <1%(Vbat = 3.6 V, 로드시 40 nF)
칩에서 나오는 사인파 출력의 총 고조파 왜곡은 1% 미만이므로 액체 냉각 펌프의 안정적인 작동을 보장합니다. 운전 중 소음을 효과적으로 줄입니다. 조용한 사무실 환경에서도 야간에 전자 장비를 사용할 때 액체 냉각 펌프의 소음은 거의 문제가되지 않습니다. 조용하고 편안한 사용자 경험을 제공합니다.
낮은 전력 소비
Vbat = 3.6V 의 대기 전류는 6μA 에 불과하므로 대기 상태에서 장치의 전력 소비를 크게 줄이고 배터리 구동 시간을 연장합니다. 또한, 작동 상태에서, 10 nF 의 부하 조건에서의 전력 소비는 100 mW 보다 현저히 작다.
확장 응용 프로그램
AW86320 은 액체 냉각, 압전 햅틱 피드백, 압력 감지 기능을 갖춘 열 관리 드라이브 외에도 용량 성 조명 모듈과 같은 응용 분야에서도 잘 작동합니다. 구체적인 용도는 Awinic의 공식 고객 서비스에 문의하십시오.
