최근 몇 년 동안 배터리 구동 전자 장치의 보급에 따라 설계자는 전력 소비를 줄이기 위해 저전압 아날로그 회로의 개발을 시급히 요구하고 있습니다. 최근에는 저전압, 저전력 소비 및 저소음을 특징으로하는 아날로그 회로를 설계하는 기술이 점점 더 연구의 초점이되었습니다.에너지 절약의 관점에서 저전력 소비는 배터리 구동 휴대용 장치뿐만 아니라 대규모 시스템 전원 공급 장치 유형 시스템의 필수 요구 사항입니다. 장비의 작동 시간을 연장 할뿐만 아니라 장비의 노후화를 줄이고 시스템의 안정성을 향상시키는 필요성이 매우 높습니다.
아위닉는 초저전력 소비 CMOS 작동 증폭기 "AWS795X2" 시리즈를 출시했습니다.
초저전력 소비, 낮은 입력 오프셋 전압, 저전압 작동 및 레일 투 레일 입/출력, AWS79552, AWS79562, 그것은 AWS 79572 의 3 시리즈로 구성됩니다.이 op-amp는 이득 1 에서 안정적이며 입력 바이어스 전류가 매우 낮으므로 착용 가능한 장치, 연기 감지기, 연속 혈당 모니터 (CGM), 가스 탐지기, 엣지 사이드 AI와 같은 용도에 이상적입니다.
AWS795X2 의 주요 사양
AWS79552: 채널당 380nA
AWS79562: 채널당 420nA
AWS79572: 채널당 170nA
AWS79552: 1.5mV(최대)
AWS79562: 0.2mV(최대)
AWS79572: 0.2mV(최대)
AWS79552:1.5 V/MS
AWS79562:1.5 V/MS
AWS79572: 0.34 V/마이크로초
AWS79552:8kHz
AWS79562:8kHz
AWS79572:1.4kHz
AWS79552:±12.5mA
AWS79562:±12.5mA
AWS79572:±11mA

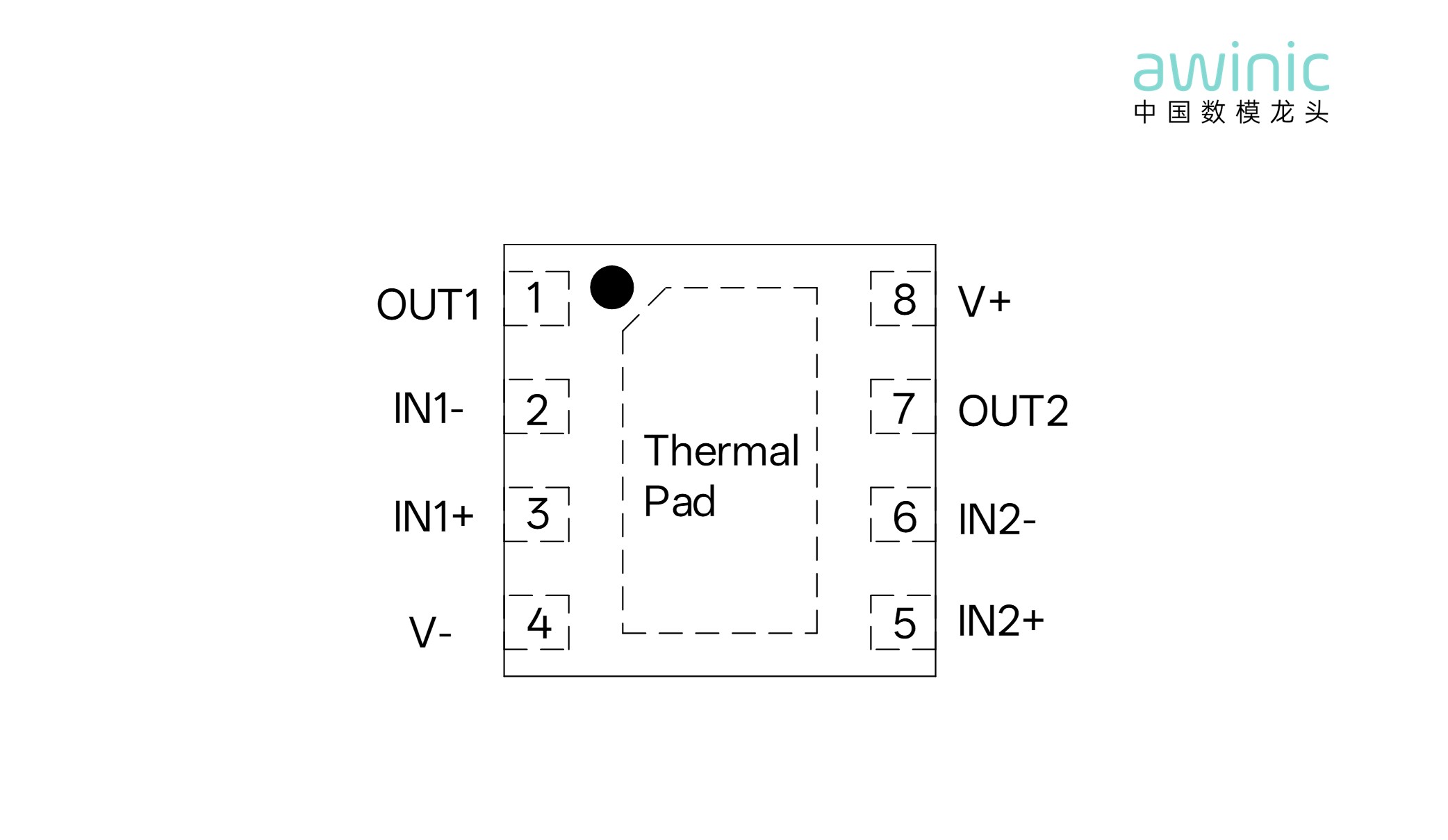

그림 1: AWS795X2 패키지
AWS795X2 의 주요 응용 프로그램
제품 기능 1: 초저 자체 소비 전류
AWS795X2 의 초저전력 소비는 배터리 수명을 크게 늘리면서 배터리 구동 시간을 급격히 증가시킵니다. 사용자 경험을 개선하고 장치 안정성을 개선합니다. 특히 혈당 모니터, 심박수 모니터 및 환경 센서와 같은 저전력 소비 응용 분야에서 이점이 더욱 두드러집니다.

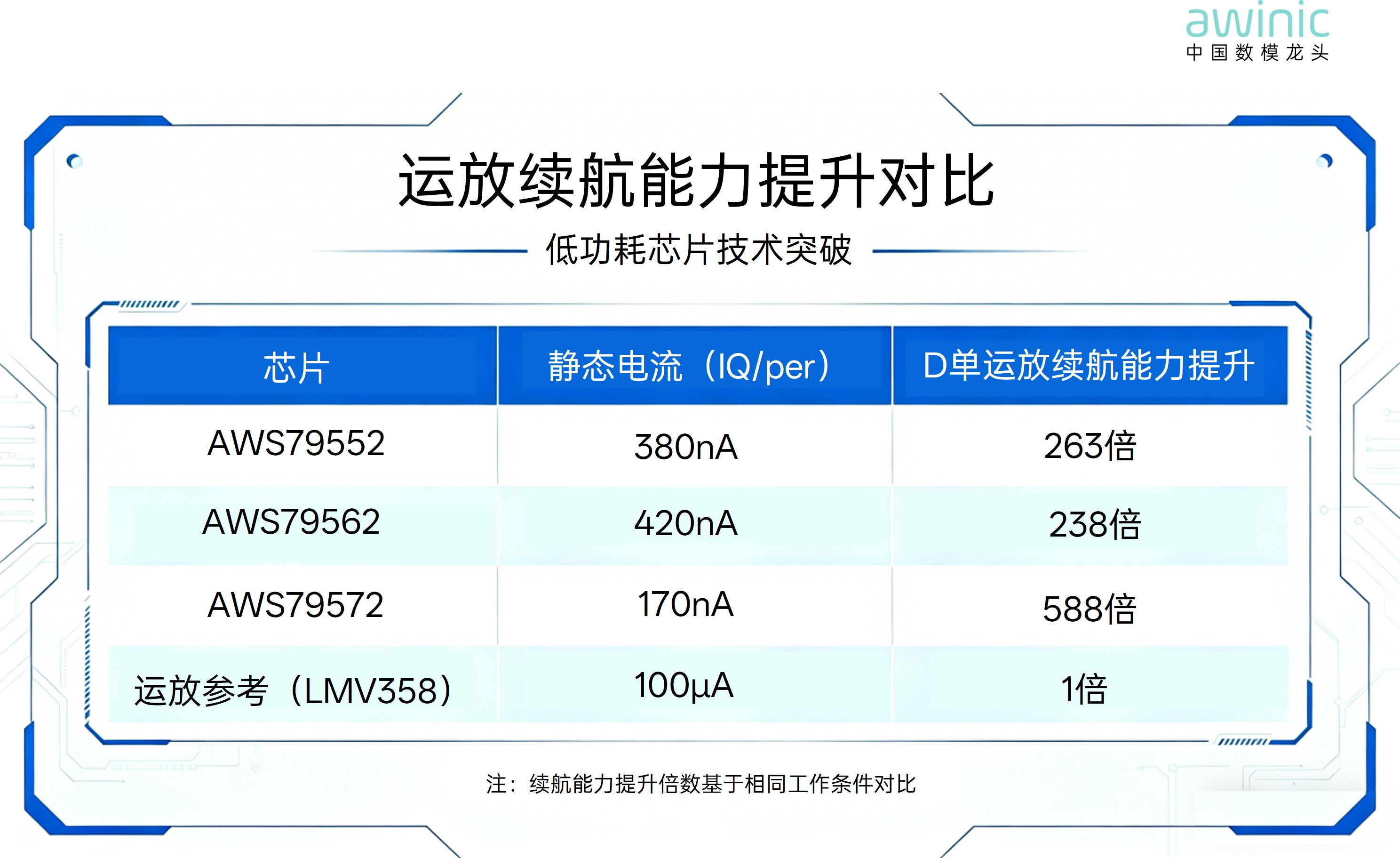

그림 2: 작동 증폭기 내구성 비교
제품 특징 2:1.4V 낮은 작동 전압
AWS7952X 는 1.4V 의 낮은 전력 전압에서 작동하여 배터리의 방전 효율을 더욱 극대화합니다. 버튼 배터리, 리튬 배터리, 건전지 등의 배터리 전압이 약 1.4V 로 감소 되더라도, AWS7952X 는 추가 스텝 업 회로가 필요없이 배터리에서 직접 공급할 수 있으므로 보드 면적을 절약하고 설계 비용을 줄일 수 있습니다.

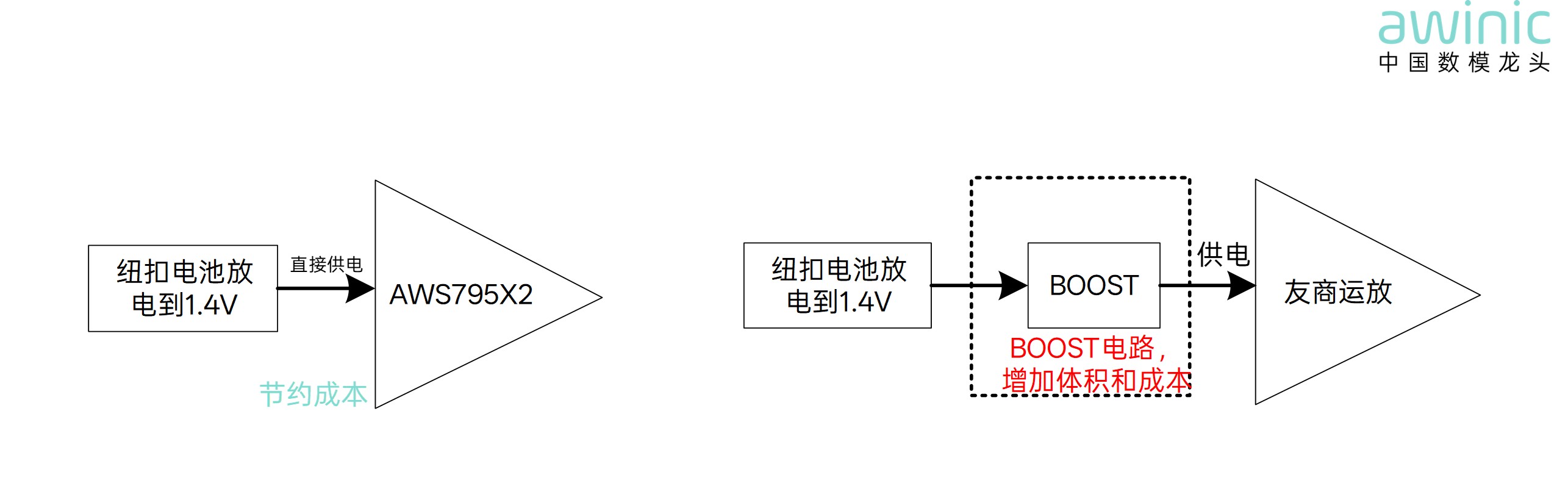

그림 3 낮은 동작 전압
주요 적용 시나리오 입문 1: 3 단자 가스센서 증폭기의 회로도
다음 그림은 3 단자 유형의 제로 바이어스 전압을 갖는 CO 센서의 간단한 저전력 소비 조절기 회로를 보여줍니다. 이것은 다른 많은 종류의 3 단자 가스 센서 및 전기 화학 전지에도 적합합니다. 기본 센서는 검출 전극 (작동 전극, "WE"), 대추극 ("CE") 및 3 개의 전극으로 구성된 기준 전극 ("RE") 입니다.전류는 CE와 WE 전극 사이에 흐르고, 그 크기는 검출 된 농도에 비례합니다. RE는 내부 기준점의 전위를 모니터링합니다. 편향되지 않은 센서의 경우, CE 적용된 바이어스를 조정하여 WE 및 RE 전극을 동일한 전위로 유지해야 합니다.

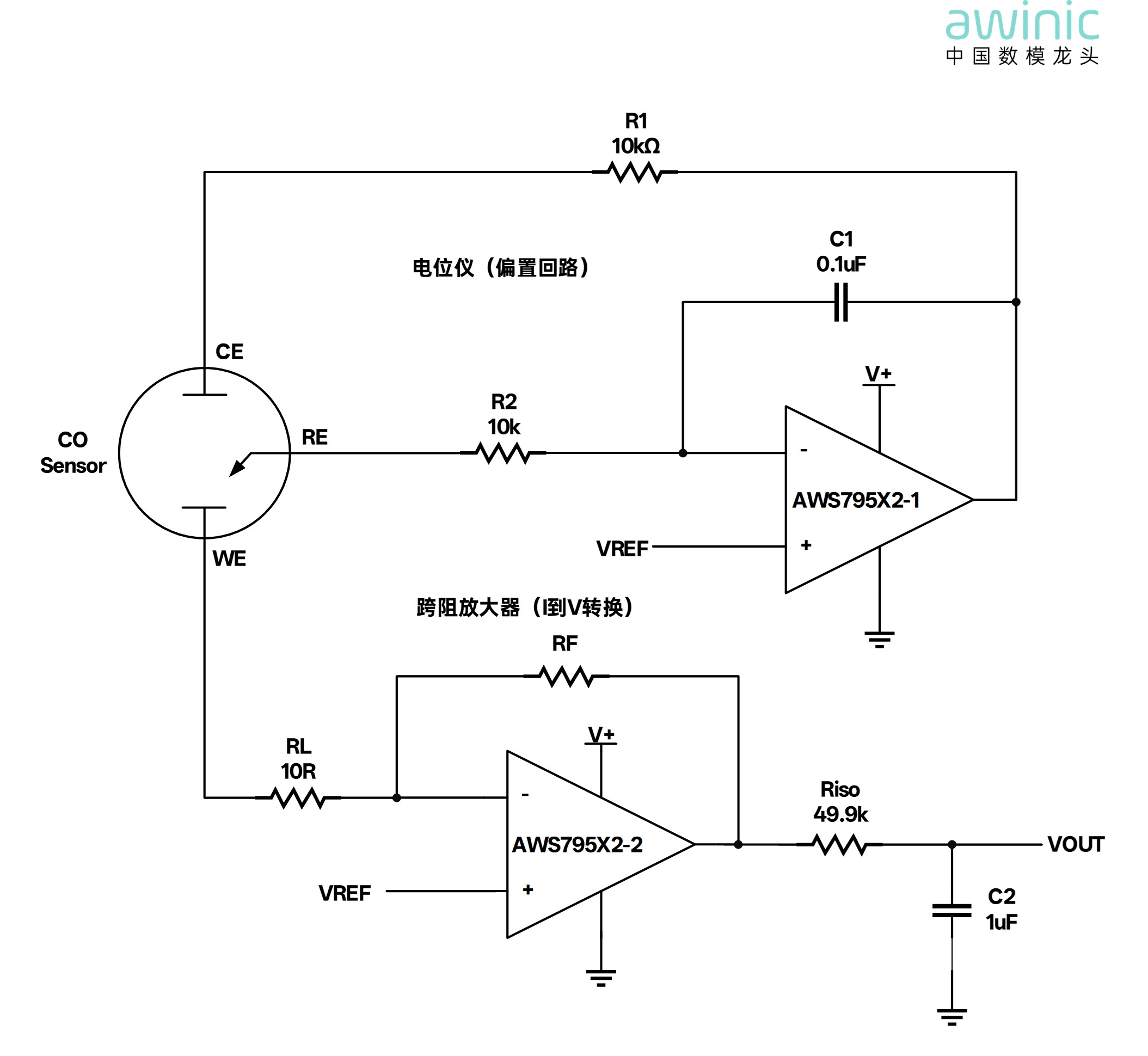

그림 4 3 터미널형 가스 센서 증폭기의 적용 회로도
주요 적용 시나리오 II 소개: 혈당 측정기로부터의 전류 신호의 트랜스 임피던스 증폭
아래 그림은 혈당 측정을위한 센서의 간단한 미세 회로를 보여줍니다. 전기 화학 센서에서는 생물학적 효소가 혈액 내 반응을 촉매하여 약한 전류 신호를 생성합니다. 이 신호는 RF 저항을 통과하여 전압으로 변환됩니다. 이어 SOC는 이 출력 전압을 측정하여 혈당 농도를 산출한다.

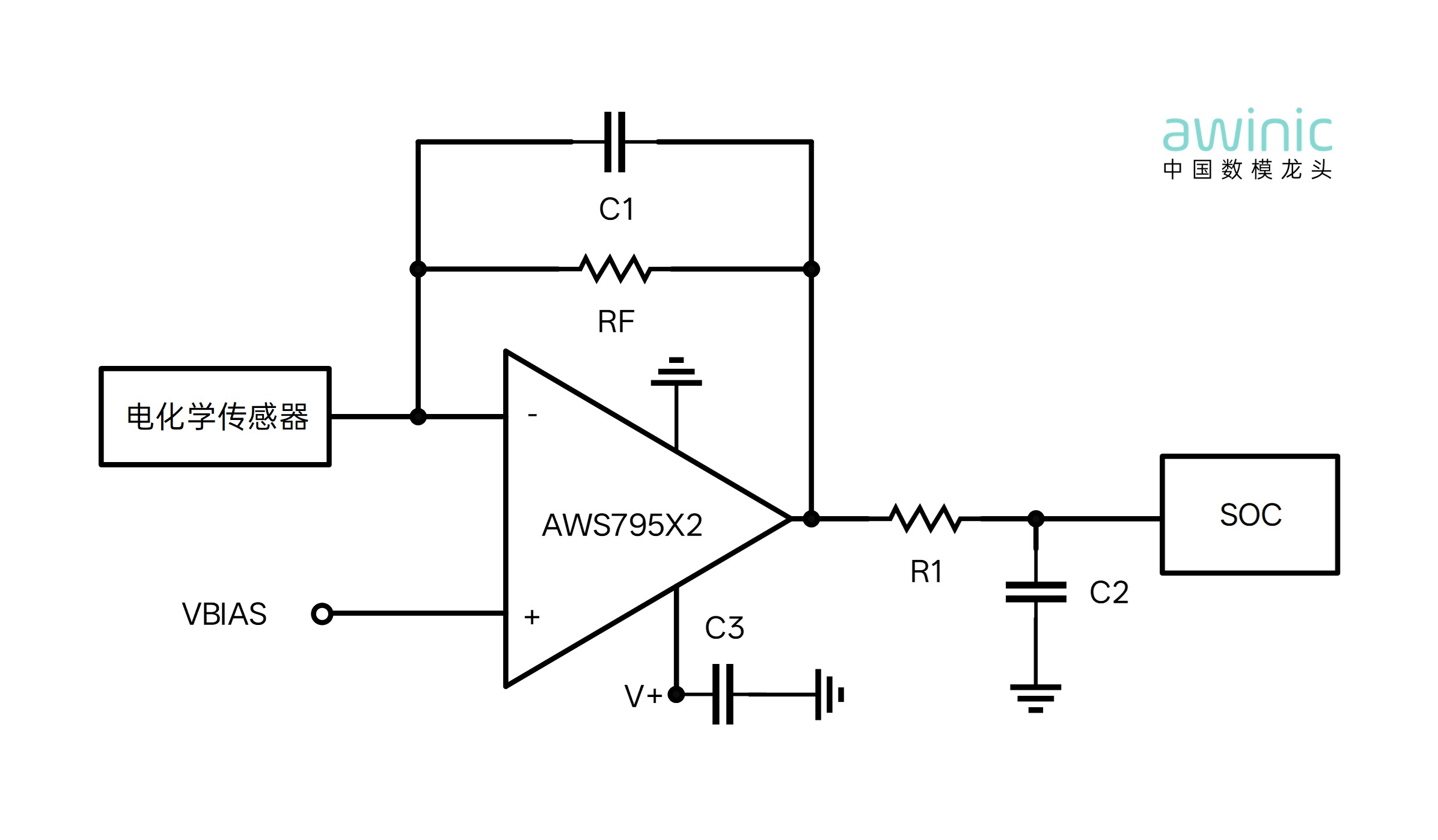

그림 5 혈당 측정 센서의 미세 회로

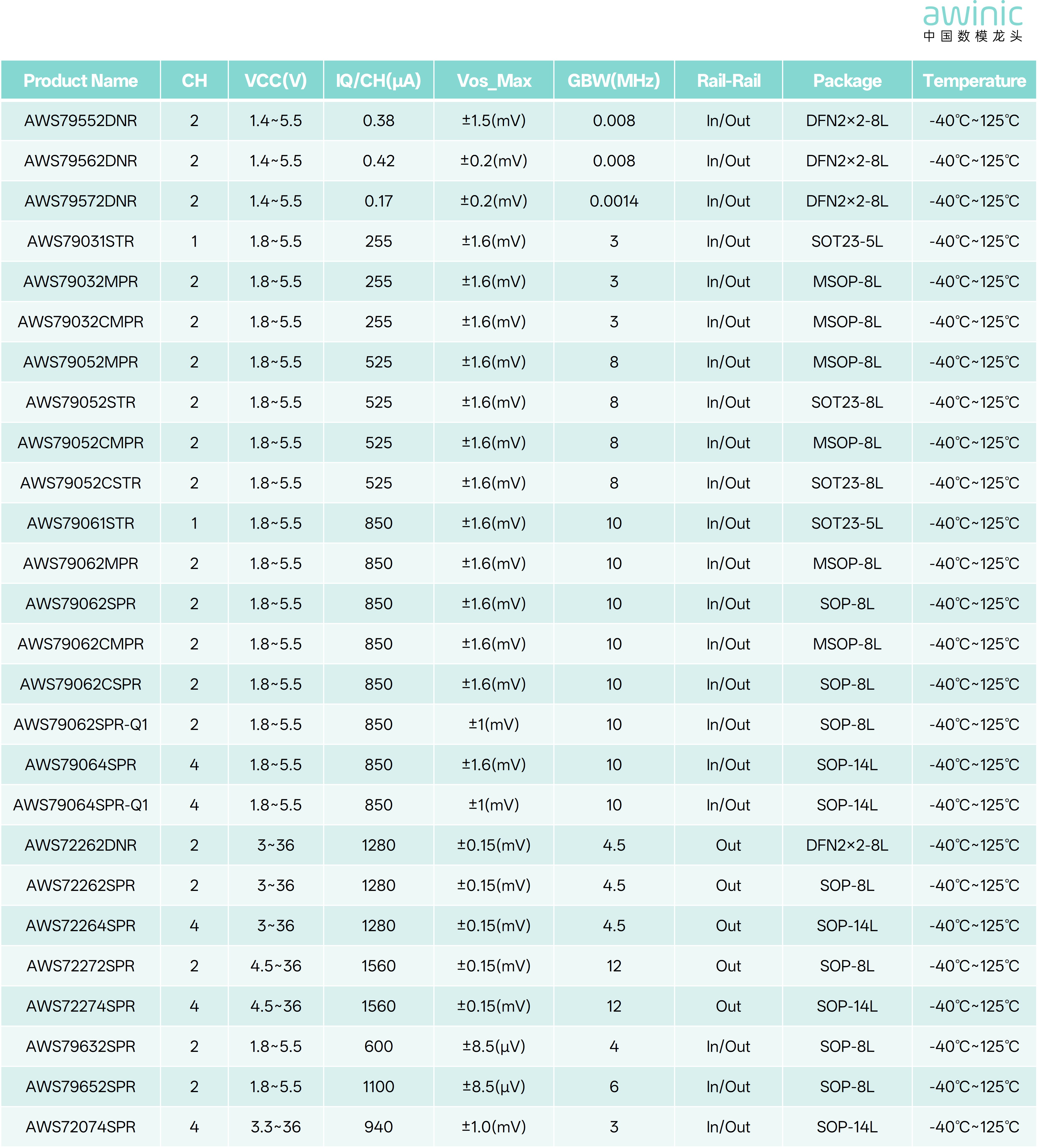

표 1:아위닉 Op 제품 선택 가이드
결론
아위닉 Electronics는 고성능 혼합 신호 IC, 전력 관리 IC 및 신호 체인 IC의 설계를 전문으로하며 핵심 칩 설계 기술을 확립했습니다. 아위닉 의 Operational Amplifier 제품군은 점차 고전압, 고정밀 및 제로 드리프트를 갖춘 프리미엄 라인업을 배치하며 고객에게 포괄적 인 제품과 솔루션을 제공하기 위해 최선을 다하고 있습니다.
