능동적 인 상호 작용 및 진동 피드백 시스템
현재의 스마트 링은 가벼운 상호 작용을 실현했지만 사용 중에는 휴대 전화 APP 알림에 의존해야합니다. 사용자 정보 얻기 위해 적극적 확인해야 합니다. 방치 또는 작동 지연으로 인해 주요 알림 (예: 건강 이상 및 중요 일정) 을 놓치기 쉽습니다. 엔드 사이드 AI의 로컬 컴퓨팅 성능에 의존하여 장비를위한 능동적 인 대화 형 시스템을 구축하는 것이 업계의 발전 추세가되었습니다.진동 피드백은 대화식 시스템의 핵심 구성 요소입니다.

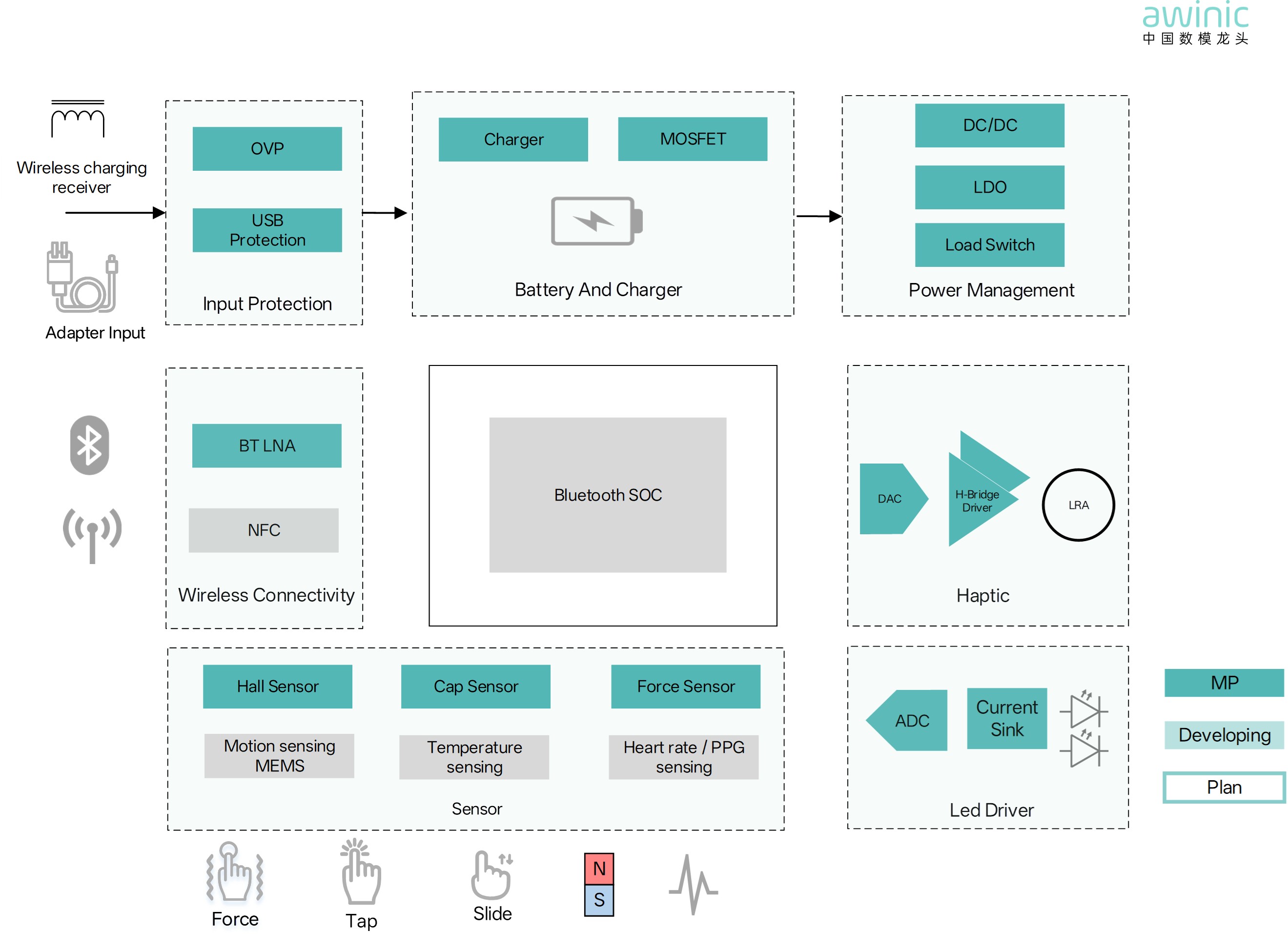

그림 1 스마트 링 적용 계획의 블록도
능동 상호 작용 시스템의 진동 피드백은 고성능 햅틱 드라이버 IC에 의해 제어됩니다. 2017 년 전자용 디지털 아날로그 리더 Ai에 의한 리니어 모터 드라이브 IC의 도입 이래, 햅틱 터치 피드백 체계는 높은 평가를 받았으며 장비의 촉각 경험을 향상시키기 위해 국내외 많은 주류 제조업체가 선호하는 체계가되었습니다.AI for Electronics 는 고도로 통합된 스마트 링 애플리케이션을 충족하기 위해 고성능 스몰 사이즈 드라이버 AW86235CSR 을 선보입니다.

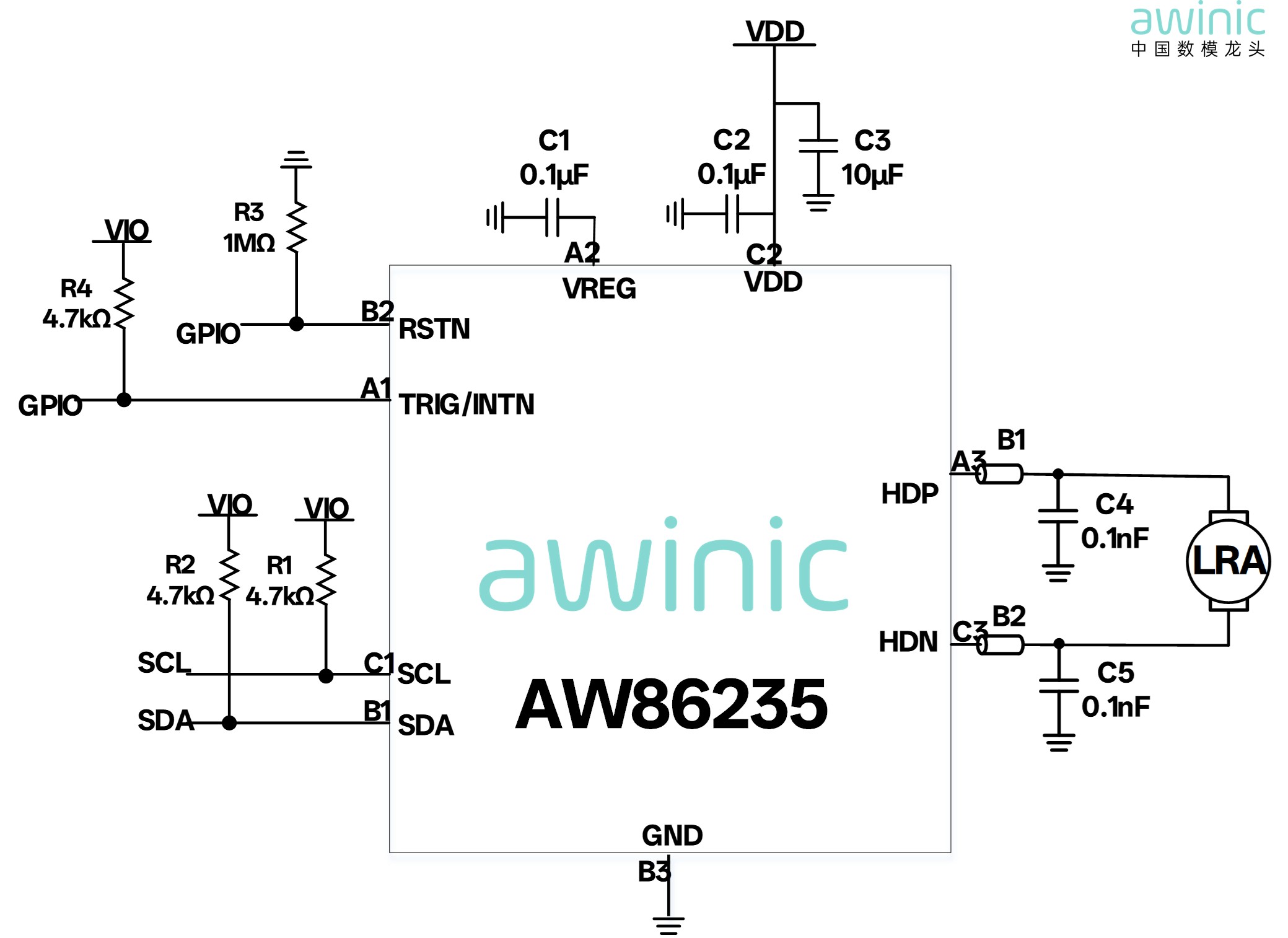

그림 2 AW86235 의 전형적인 도식도
스마트링 능동형 대화형 진동시스템-비침입형 진동피드백
점진적 웨이크업 기능:
수면주기 모니터링을 기반으로 사용자는 가벼운 수면 단계에서 점진적인 부드러운 진동으로 깨어납니다. 전통적인 알람 시계의 가혹한 종소리가 깊은 수면을 방해하고 아침 상태를 개선하는 것을 피하십시오.
일정 및 알림 관리:
바인딩 휴대 전화 일정 (회의, 약속 등) 또는 건강 작업 (식수, 활동) 을 지원하고 다양한 진동 모드 (예: 식수 알림을위한 짧은 진동, 중요한 일정을위한 긴 진동).
컨텍스트 인식 진동 설계:
진동 강도와 주파수는 개인 정보 보호 및 편의성을 고려하여 조용한 환경에서 "핑거팁 속삭임" 모드를 지원하여 사용자 정의 할 수 있습니다.
전원 공급 장치 및 배터리 관리 모듈은 다층 보호 설계를 채택합니다.
AW32012CSR 리튬 배터리 충전 칩은 USB 사양 및 전원 경로 관리를 지원하며 3.7V 리튬 배터리에 적합합니다. 수영장;
AW37030D110DNR LDO 칩은 300mA 고성능 조절 전압 출력을 제공하여 핵심 장치에 전원을 공급합니다.
AW33901FCR 과전압 보호 칩은 30mΩ 의 낮은 내부 저항과 50ns 의 빠른 셧다운 특성으로 다운 스트림 회로를 보호합니다.
II. 커패시터 압력 감각 2 대 1 체계
동시에 AI는 커패시턴스 및 압력 감지 통합 감지 기술을 채택하고 적응 형 보상 엔진이 내장 된 고도로 통합 된 2-in-one 소재 AW938xx 시리즈를 보유하고 있습니다. 높은 감지 정확도와 강력한 환경 적응 보상 기능의 장점을 가지고 있으며, 미래 엔드 사이드 AI의 데이터 수집 요구 사항에 완벽하게 부합합니다.
AW938xx 시리즈는 21 비트 정밀 ADC를 사용하여 최대 5 채널의 압력 감지 응용 프로그램을 포함하며 다단계 프레스 식별, 클릭/더블 클릭, 긴 누름/짧은 누름 감지를 지원합니다. 1aF 커패시턴스 감지 정확도로 12 채널 용량 성 터치 애플리케이션을 커버하여 220pF 이내의 부하 커패시턴스를 자동으로 상쇄하고 터치 키, 터치 슬라이더 및 기타 기능을 구현할 수 있습니다.
그림 3 AW93804 제품 블록 다이어그램
제품 사양:
• 고감도 압력 감지 및 용량 성 감지
압력 감지 해상도: ADC = 21bit,PGA = 125
• 압력 감지/용량 성 버튼 클릭/더블 클릭/트리플 클릭/길게 누름
• 커패시턴스 해상도: 1 aF 보상 커패시턴스: 220 pF
• 정전식 1 차원 슬라이딩, 착용 감지
• 초저 동적 저전력 액티브: 23.5uA
• I2C : 400 kHz, 주소 확장 가능
• 1.2V/1.8V IO
• VCC:1.65V ~ 3.6V
메모리: 20KB RAM
• 온도:-40 ° C ~ 85 ° C
AW938xx 는 고정밀 ADC 및 적응 형 기준 추적 알고리즘이 내장되어있어 압력/커패시턴스 키 식별, 압력 감지량 감지, 커패시턴스 슬라이딩 감지 및 커패시턴스 마모 감지 기능을 실현할 수 있습니다. 커패시턴스 및 압력 감지의 다양한 조합 사용 시나리오에 맞게 조정합니다.
다양한 애플리케이션 요구 사항에 따라 이 시리즈는 사용자가 선택할 수 있도록 채널 번호와 패키지 크기가 다른 자료를 제공합니다.

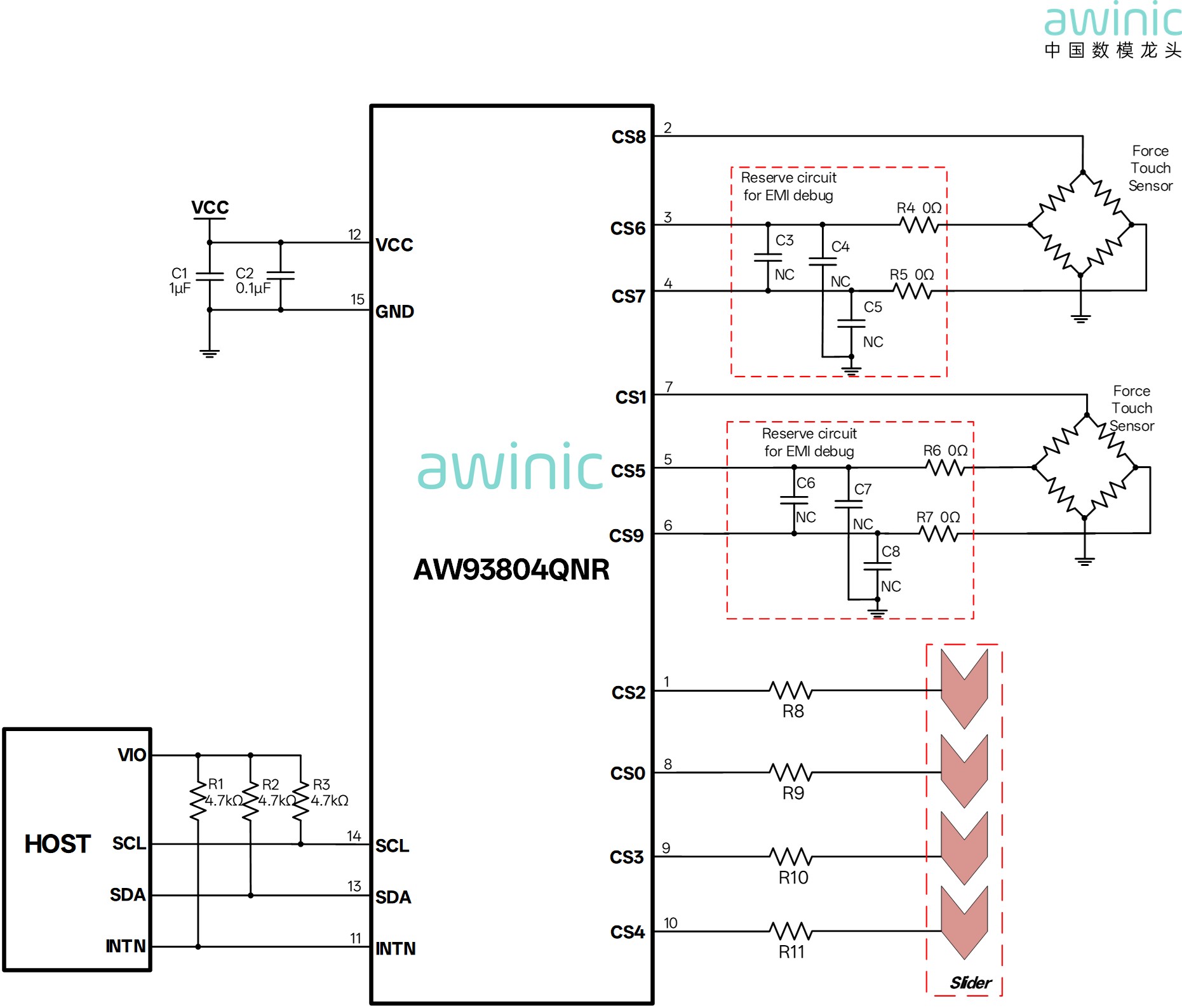

예: AW93804QNR: 4 채널 압력 감지 애플리케이션, 10 채널 용량 성 터치 애플리케이션을 커버합니다.
재료 선택 테이블
디지털 모델 리더 인 Ai는 핵심 상호 작용, 효율적인 전원 공급 장치에서 정확한 인식에 이르기까지 원 스톱 칩 레벨 솔루션을 제공하여 스마트 링이 높은 통합 목표를 달성 할 수 있도록 도와줍니다. 낮은 전력 소비 및 강한 경험.

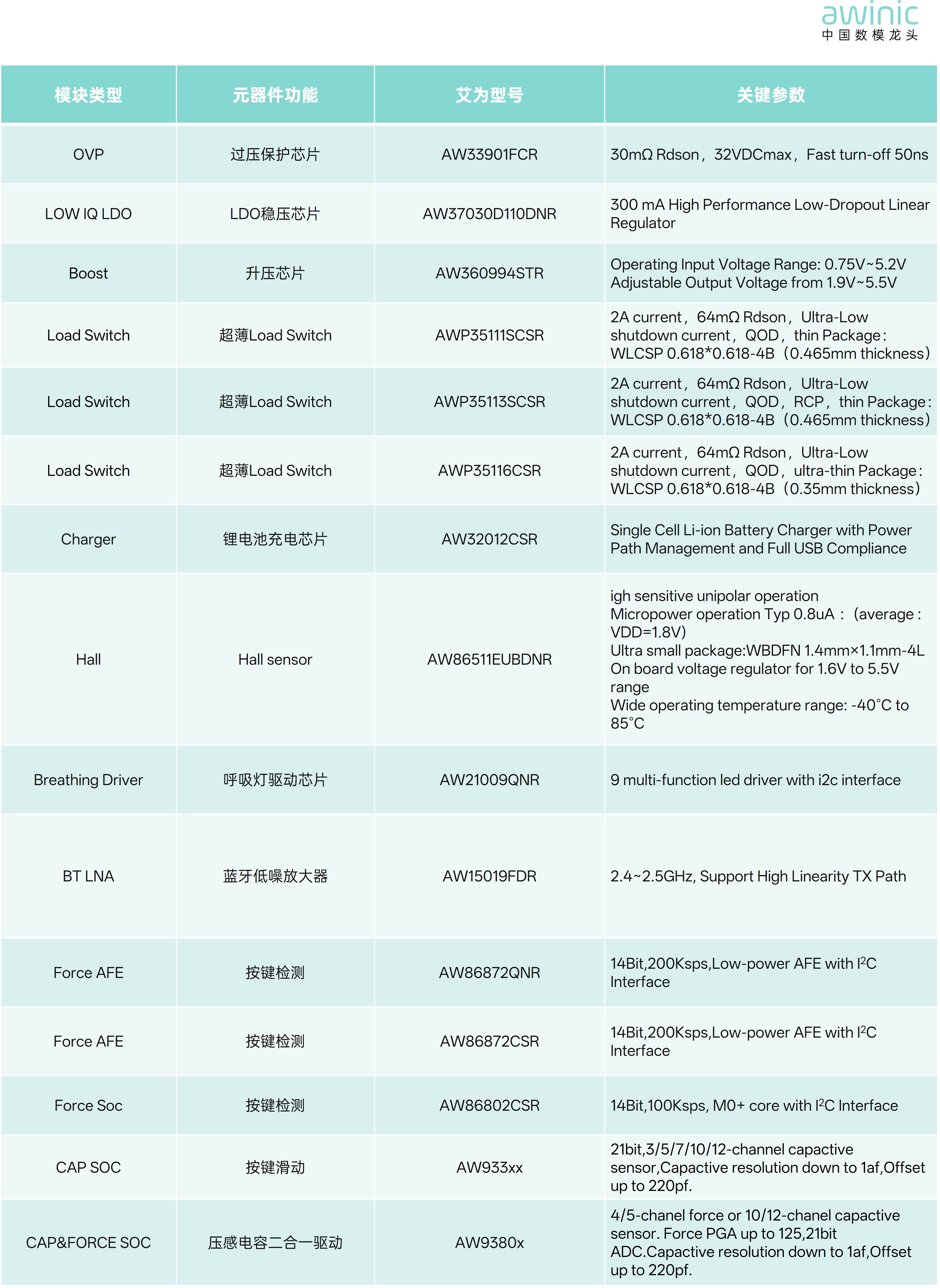

표 1 스마트 링을위한 Ai의 권장 선택 표
엔드 사이드 AI 기술이 웨어러블 장치의 침투를 가속화하는 순간, 스마트 링은 "수동 수신 알림" 이라는 전통적인 도구 속성을 제거하고 로컬 인식, 로컬 컴퓨팅 및 로컬 상호 작용의 새로운 지능형 단계로 진입합니다. 미래에는 계속해서 반복 할 수있는 엔드 사이드 AI 경량 컴퓨팅 파워에 의존하여, AI는 원 스톱 칩 솔루션으로 스마트 링을 "하드웨어 인식" 에서 "현장 지능" 으로 계속 강화할 것입니다.웨어러블 기기가 높은 통합, 낮은 전력 소비, 강력한 개인 정보 보호, 지능형 경험 업그레이드의 전체 장면을 달성하도록 도와줍니다.
