인공 지능, 클라우드 컴퓨팅, 빅 데이터 및 엔드 사이드 AI 기술의 고속 반복으로 글로벌 서버 산업은 급성장의 새로운 사이클에 진입했습니다. 전 세계 서버 출하량은 2026 년에 전년 대비 12.8 배 증가 할 것으로 예상되며 AI 서버는 AI 교육 및 추론 시나리오에 대한 수요 발생으로 이익을 얻습니다.출하량의 전년 대비 증가율은 28% 를 초과 할 것입니다. 수요의 증가로 인해 업계는 계획의 안정성과 전력 소비 제어 요구 사항을 지속적으로 개선했습니다. Ai Wei Electronics 는 업계 트렌드를 준수하고 I²C 인터페이스, 전원 관리 및 신호 체인, 서버에 고성능 및 고신뢰성 국내 칩 선택을 제공합니다.

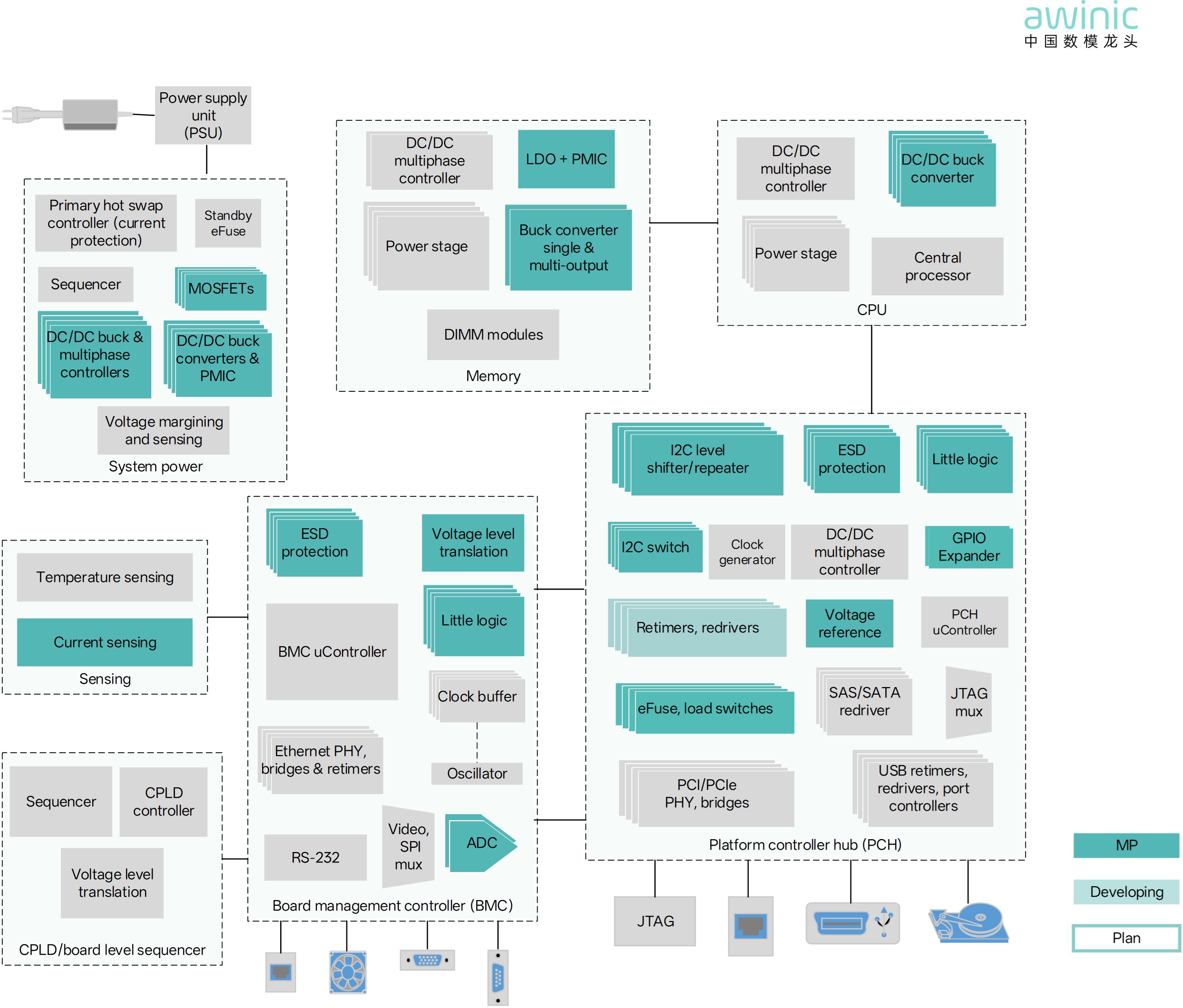

그림 1 서버 응용 프로그램 블록 다이어그램
1. 3 대 제품 시리즈
01 I²C 인터페이스 시리즈

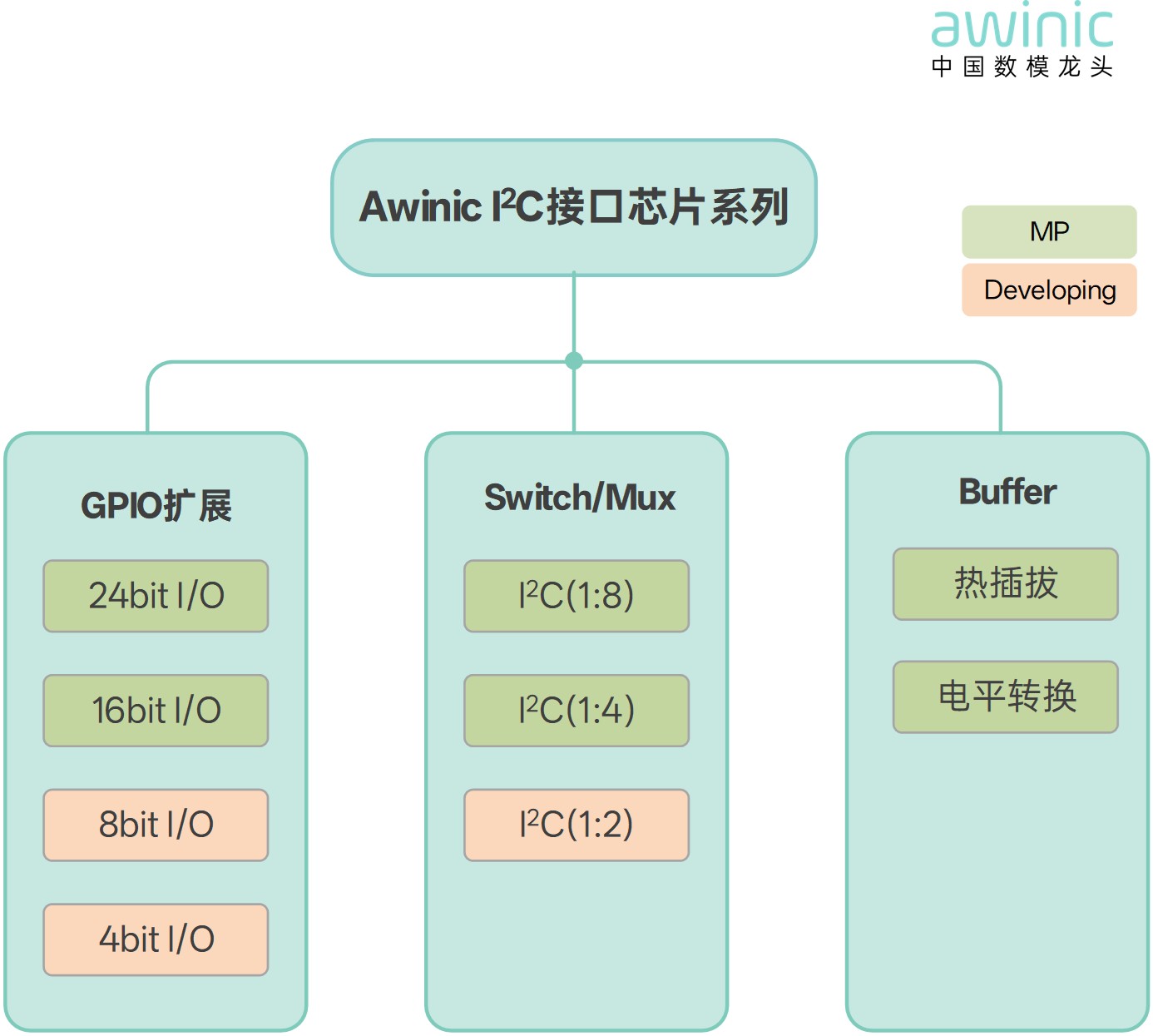

그림 2 AI는 전자 I²C 인터페이스 칩 시리즈입니다.
Ai는 일렉트로닉 I²C 인터페이스 시리즈에는 3 가지 제품 하위 범주가 포함됩니다.
-
I C GPIO 확장: 주 제어 I/O 포트 저장, 레이아웃 및 배선 단순화, 시스템 비용 절감
-
I²c 스위치: I²C 주소 충돌을 해결하기위한 I²C 버스 확장
-
I²C 버퍼: I²C 버스 확장, 세그먼트 버스 격리, 핫 스왑 버스 버퍼링, 양방향 레벨 이동
1. AW95124:24bit GPIO 확장

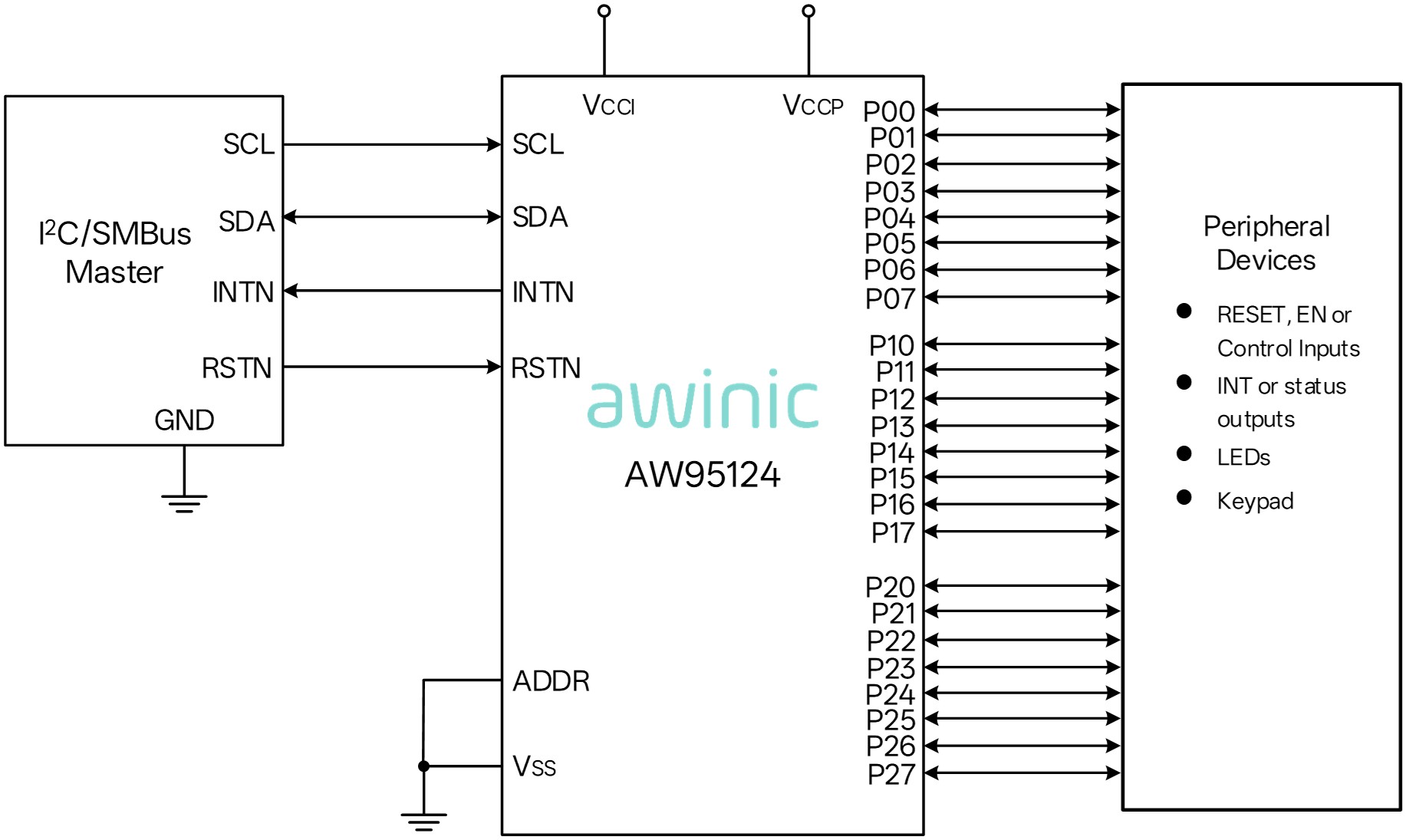

그림 3 AW95124 의 응용 프로그램 다이어그램
-
24 방향 GPIO 병렬 포트 확장기
-
1MHz I²C, SMBus 호환
-
레벨 변환 기능, VCCI/P 입력 범위: 1.08V ~ 3.6V
-
인터럽트 출력 (활성 낮음)
-
I²C 주소를 확장하여 4 개의 장치 장착을 지원할 수 있습니다.
-
패키지: QFN 5mm × 5mm -32L
2. AW9548:I²C 버스 확장 스위치

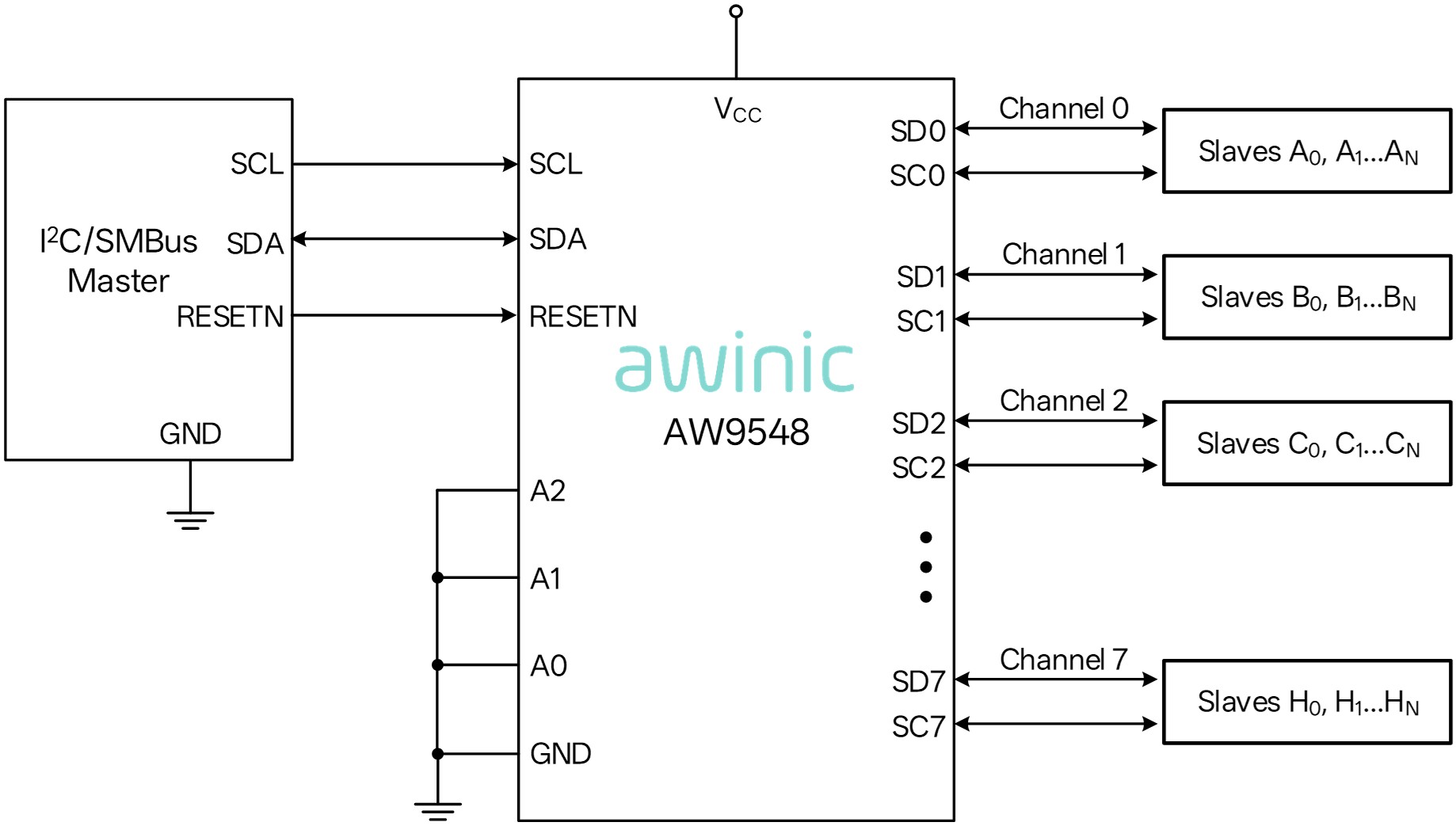

그림 4 AW9548 응용 프로그램 다이어그램
-
1:8 채널 양방향 전송 스위치
-
400kHz I²C, SMBus 호환
-
VCC 입력 범위: 1.65V ~ 5.5V
-
8 장치 장착을 지원하는 3 I²C 주소 확장 핀
-
핫 플러그 지원, 전원을 켤 때 간섭 없음
-
1 μA 낮은 대기 전류
-
캡슐화:
Aw9548: TSSOP 7.80mm × 4.40mm-24L 、 QFN 4mm × 4mm-24L
AW9546:TSSOP 5mm × 4.4mm -16L
3. AW9617:I²C 버스 버퍼

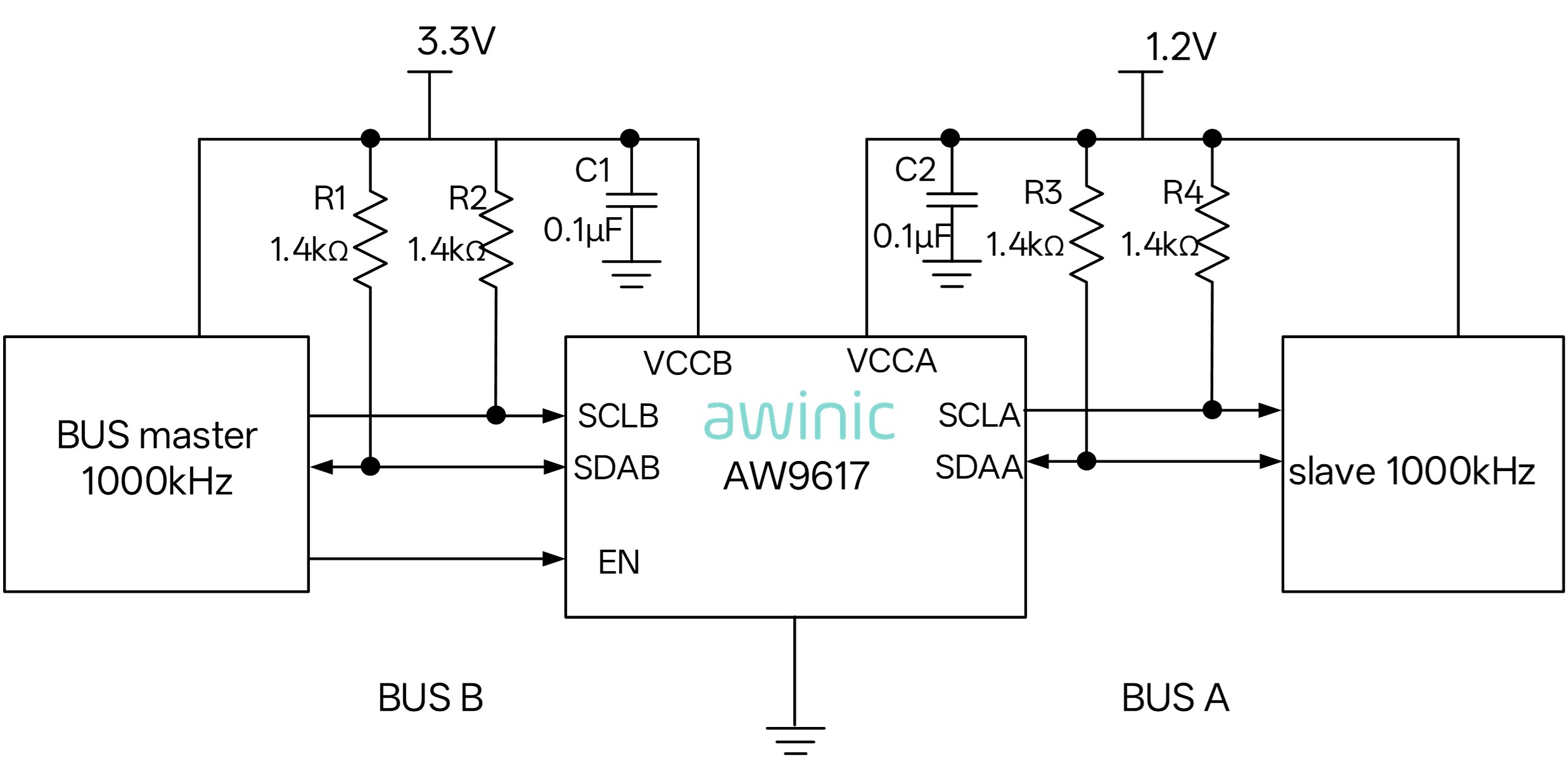

그림 5 AW9617 의 응용 프로그램 다이어그램
-
지원 I²C 버스 신호 양방향 레벨 변환 전송
-
측면에서 전압 범위는 0.8V ~ 5.5V 입니다.
-
B면에서 전압 범위는 2.2V 에서 5.5V 입니다.
-
1MHz I²C, SMBus 호환
-
로드 커패시턴스 540pF @ 1MHz I²C,4000pF @ 400kHz I²C
-
활성 하이 활성화
-
장치에서 시계 확장 및 다중 호스트 중재 지원
-
패키지: MSOP 3.0mm × 3.0mm -8L
02 전원 관리
1. AW35141A:6A 로드 스위치

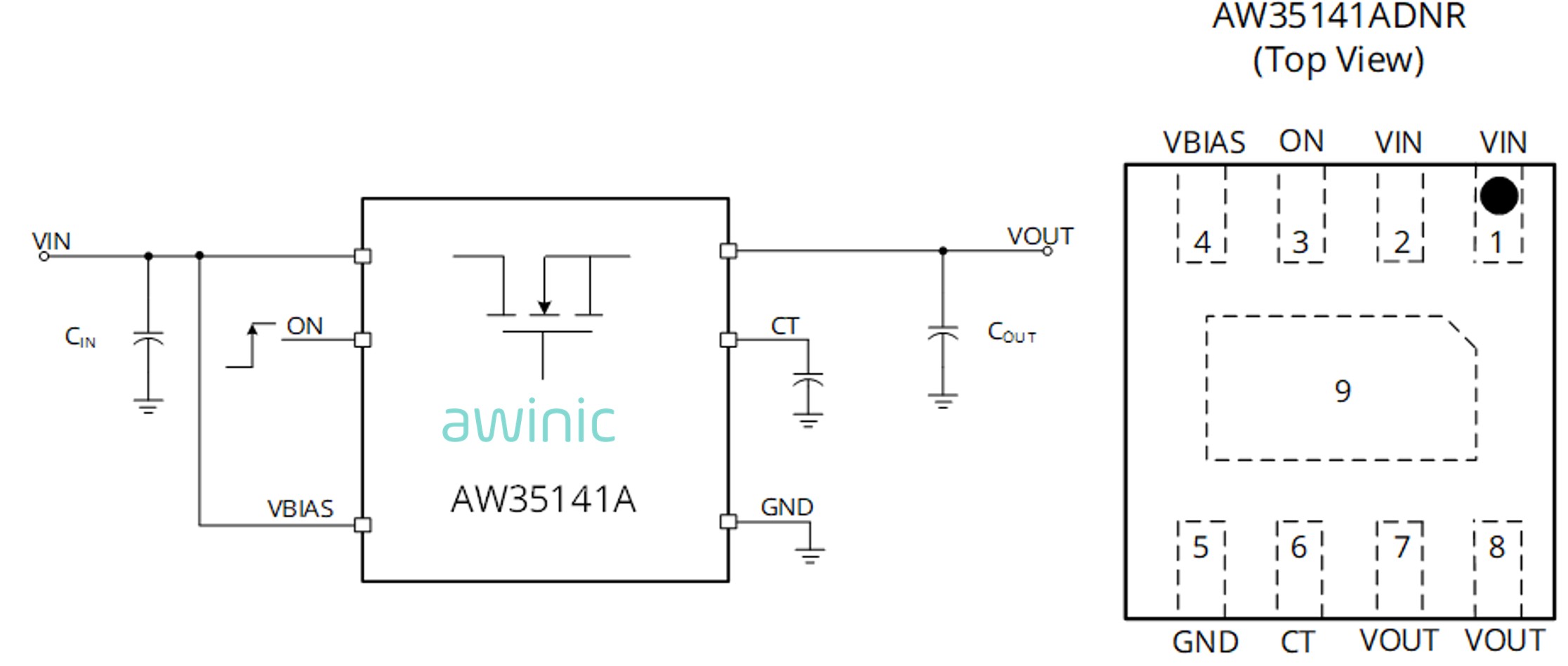

그림 6 AW35141A 의 적용 다이어그램
-
입력 전압: Vias = 2.5V ~ 5.5V,Vin = 0.6V ~ Vias
-
로드 전류: 6A
-
정지 전류: 20uA@3.3Vin
-
Rdson = 19mΩ @ 3.3Vin
-
10 = 980us,Tr = 560us
-
QOD 기능과는
-
패키지: DFN-8L 2mm × 2mm × 0.75mm
2. AW35019A:5V/3A e퓨즈

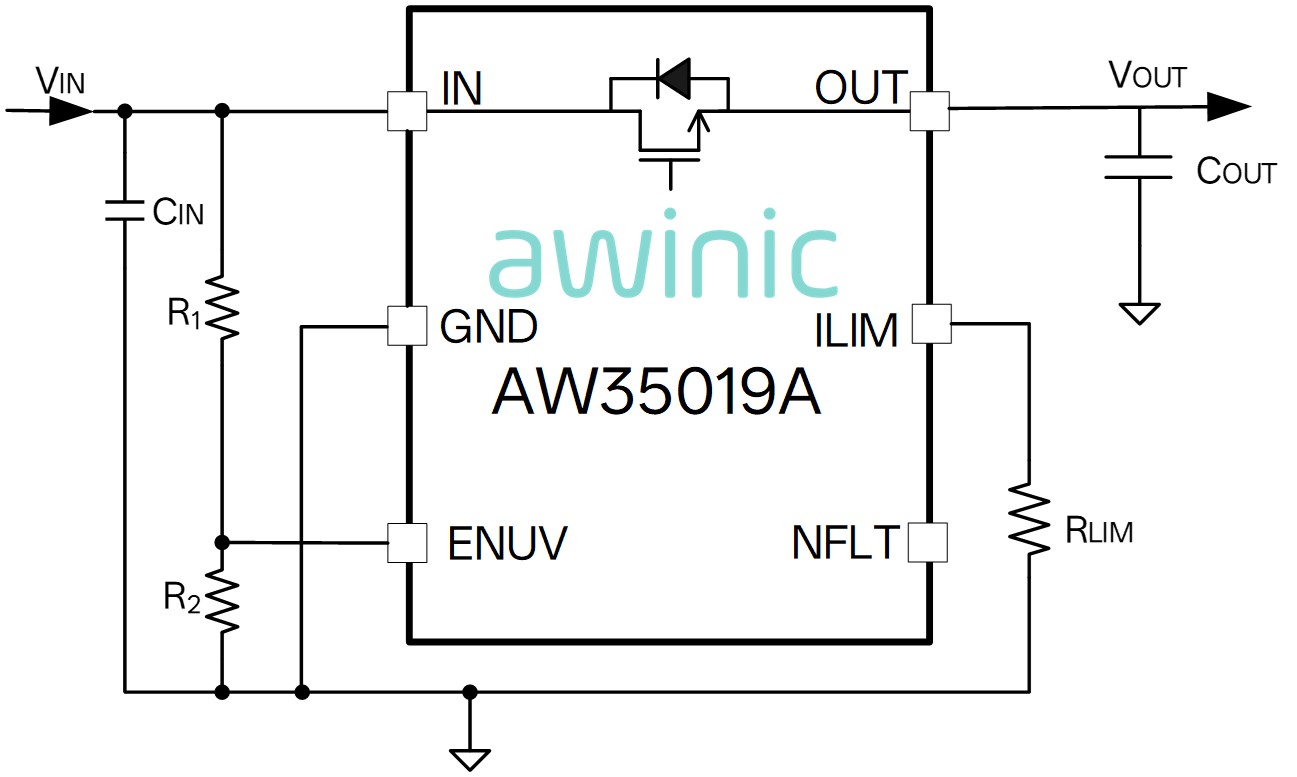

그림 7 AW35019A 의 응용 프로그램 다이어그램
-
입력 전압 범위: 2.7V ~ 6.5V, 입력 견딜 전압: 24V
-
파워 튜브 전도 임피던스: 50mΩ
-
구성 가능한 전류 제한 범위: 250mA ~ 3A
-
현재 제한 정확도: ± 7%
-
입력 과전압 보호: 7.5V 임계 값, 150ns 응답 시간
-
출력 클램프 전압: 5.4V(5.4V<VIN<7.5V)
-
기타 보호 메커니즘: 소프트 스타트, 과도한 온도 보호, 오류 인터럽트 표시
-
패키지: DFN 2mm × 2mm × 0.75mm-6L
3. AW37023:5V/3A LDO

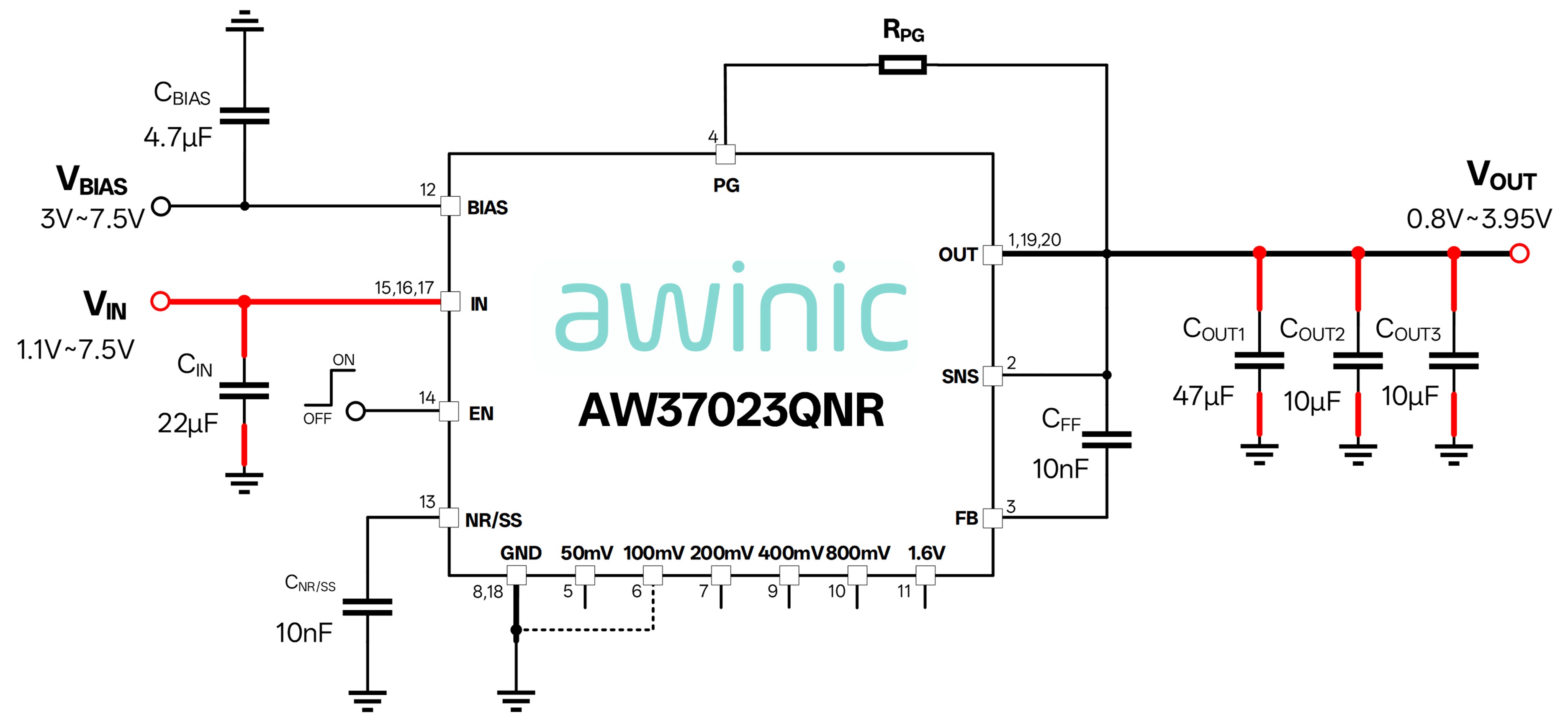

그림 8 AW37023 의 응용 프로그램 다이어그램
-
입력 전압 범위: 1.1V ≤vin <7.5V, 바이어스 포함
-
출력 전압 범위: 0.80V ~ 5.2V(FB 구성 모드),0.80V ~ 3.95V(IO 구성 모드)
-
대 Vdropout:180mV (최대) @ 3A
-
음성: 5 μVrms @ 0.8V 출력, 11 μVrms @ 5.0V 출력
-
개방 드레인 출력 전력-양호한 신호
-
보호 기능: 현재 제한 보호, 온도 보호 이상
-
패키지: QFN 3.5mm × 3.5mm-20L
03
신호 체인 시리즈
1. AW39128:8 비트 레벨 변환

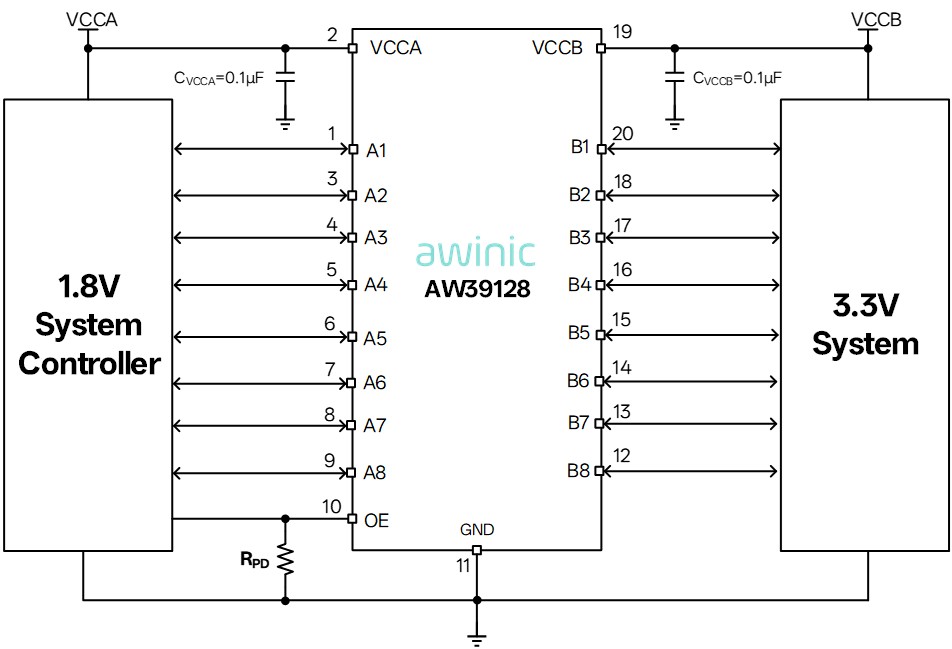

그림 9 AW39128 응용 프로그램 다이어그램
√:70Mbps (푸시 풀)
√:2Mbps (오픈 드레인)
√: 포트 및 VCCA: 1.1V ~ 3.6V
√:B 포트 및 VCCB: 1.65V ~ 5.5V
√:VCCA ≤ VCCB
-
VCCA / VCCB 임의의 전원 켜기 및 끄기 타이밍
√:ANSI/ESDA/JEDEC (추월): ± 4kV HBM;± 1kV CDM
√:IEC 61000-4-2 ESD (B 포트): ± 6kV 접촉; ± 8kV 공기
-
패키지: TSSOP 6.5mm × 4.4mm-20L
2.AWS74LVC1G17: 단방향 슈미트 버퍼.

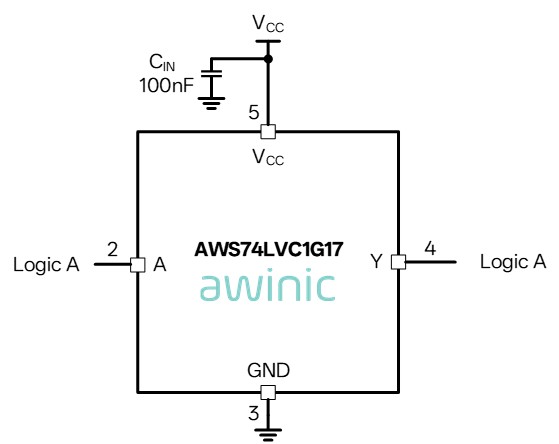

그림 10 AWS74LVC1G17 의 적용 다이어그램
-
VCC 범위: 1.65V ~ 5.5V, 입력 전압 최대 5.5V
-
IOFF는 부분 종료 모드 지원
-
Tpd 시간 3.7 ns @ 3.3V
-
높은 출력 능력: ± 24 mA @ VCC = 3.0V
-
작동 온도 범위:-40 ° C ~ 125 ° C
-
포장: SOT353-5L
2. 서버 솔루션 제품 목록

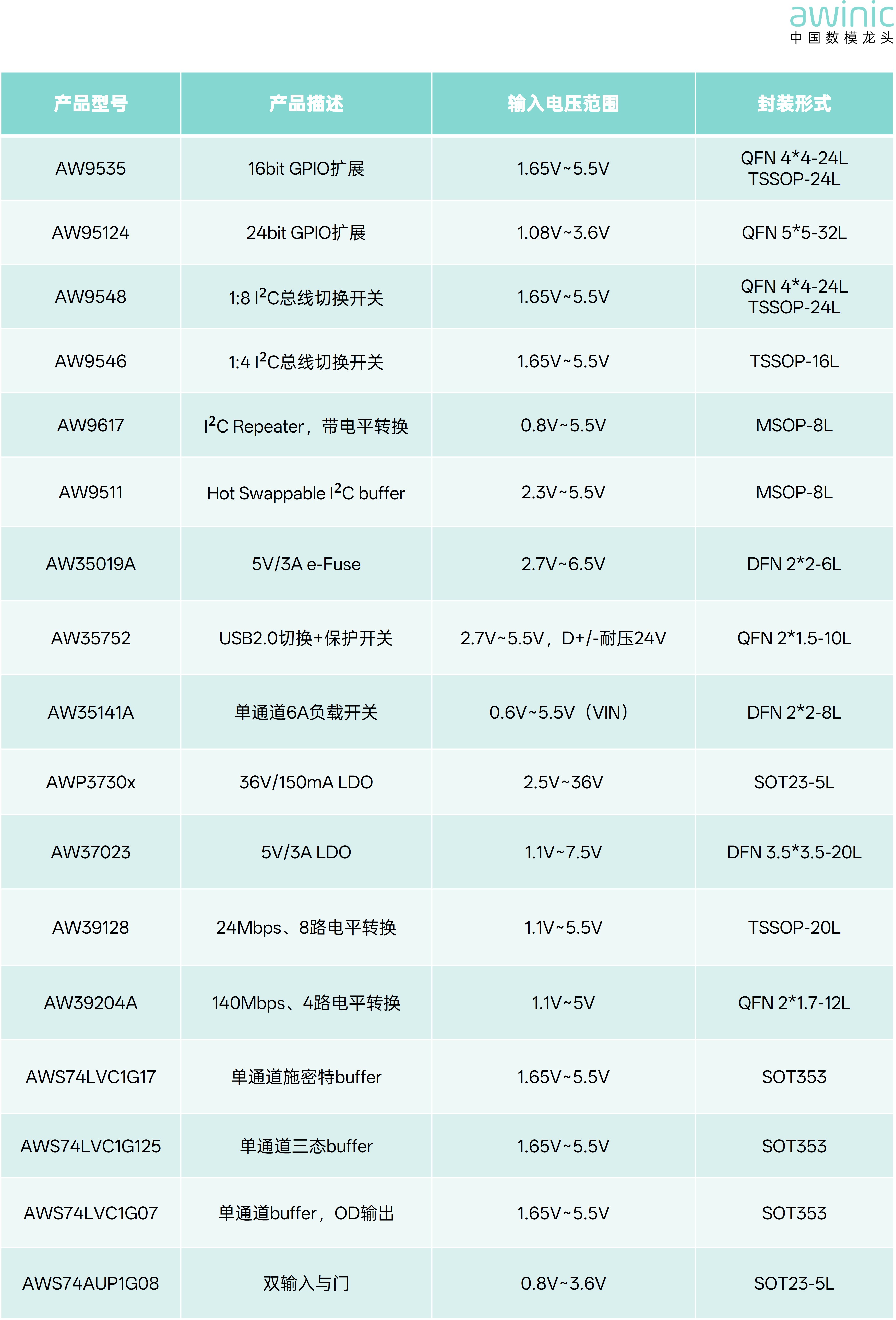

표 1 서버 솔루션에 대한 제품 권장 사항
중국의 선도적 인 디지털 아날로그 하이브리드, 전력 관리 및 신호 체인 칩 기업 인 Ai Wei Electronics 는 수년 동안 디지털 아날로그 칩 분야에 깊이 관여해 왔습니다. Ai Wei Electronics은 서버의 일반적인 응용 프로그램 시나리오를 목표로 신뢰성이 높고 통합 된 I²C 인터페이스 + 전원 공급 장치 + 신호 체인의 완벽한 솔루션을 만들었습니다. I²C 버스 확장, 저전압 전원 공급 장치 보호 및 변환, 저속 신호 처리 등의 서버 요구 사항을 충족시킬 수 있습니다.고객이 성능 업그레이드 및 국내 대체를 달성하도록 지원합니다.
