【응용 솔루션】밀리초 단위 촉각 경험 구현｜아위닉 Haptic 촉각 피드백 솔루션, 게이밍 마우스 신세대를 열다

2026-07-30

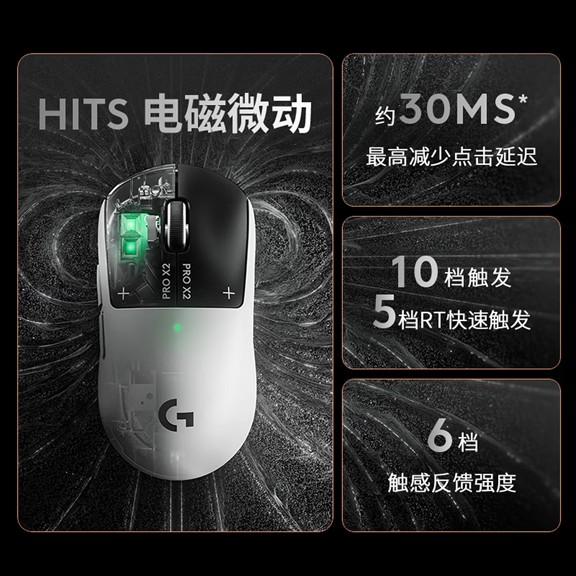

그림1 로지텍 G PRO X2 SUPERSTRIKE (사진 출처：로지텍 JD 공식 매장)


게이밍 주변기기 업계에서 밀리초 단위의 응답 차이는 승패를 좌우하는 핵심 요소입니다. 2025년 로지텍 G PRO X2 SUPERSTRIKE는 HITS 촉각 유도 트리거 시스템(Haptic Inductive Trigger System)을 탑재하며 업계에 큰 반향을 일으켰습니다. 기존 물리 마이크로 스위치를 대체하는 유도식 자기 감지 방식으로 비접촉 트리거를 구현해 클릭 지연을 최대 약 30ms 낮췄고, 마우스에 조절 가능한 촉각 피드백 기능을 처음으로 적용했습니다. 이 기술 혁신으로 게이밍 마우스는 정식으로「촉각 프로그래밍」시대로 진입했습니다.
기계식 마이크로 스위치부터 선형 모터 촉각 피드백, 전자기 유도 비접촉 트리거까지. 클릭 기술의 매번 진보는 드라이버 IC의 응답 속도, 소비 전력, 진동 정밀도에 더욱 높은 요구사항을 제시합니다.
게이밍 마우스에 요구되는 초저지연 트리거, 정밀 촉각 피드백, 고정밀 자기장 검출, 긴 배터리 지속 시간, 경량화 등 까다로운 요구에 대응하기 위해 아위닉 전자는 고성능 햅틱(Haptic), 홀 센서 및 연계 전원 솔루션 라인업을 출시했습니다. 상압 모터 드라이버, 디지털 선형 홀 센서, RGB 조명 드라이버, 리니어 충전 IC, USB PD 컨트롤러, OVP 과전압 보호, 로드 스위치 등 핵심 소자를 모두 지원하며 구체적인 적용 구조는 아래와 같습니다.

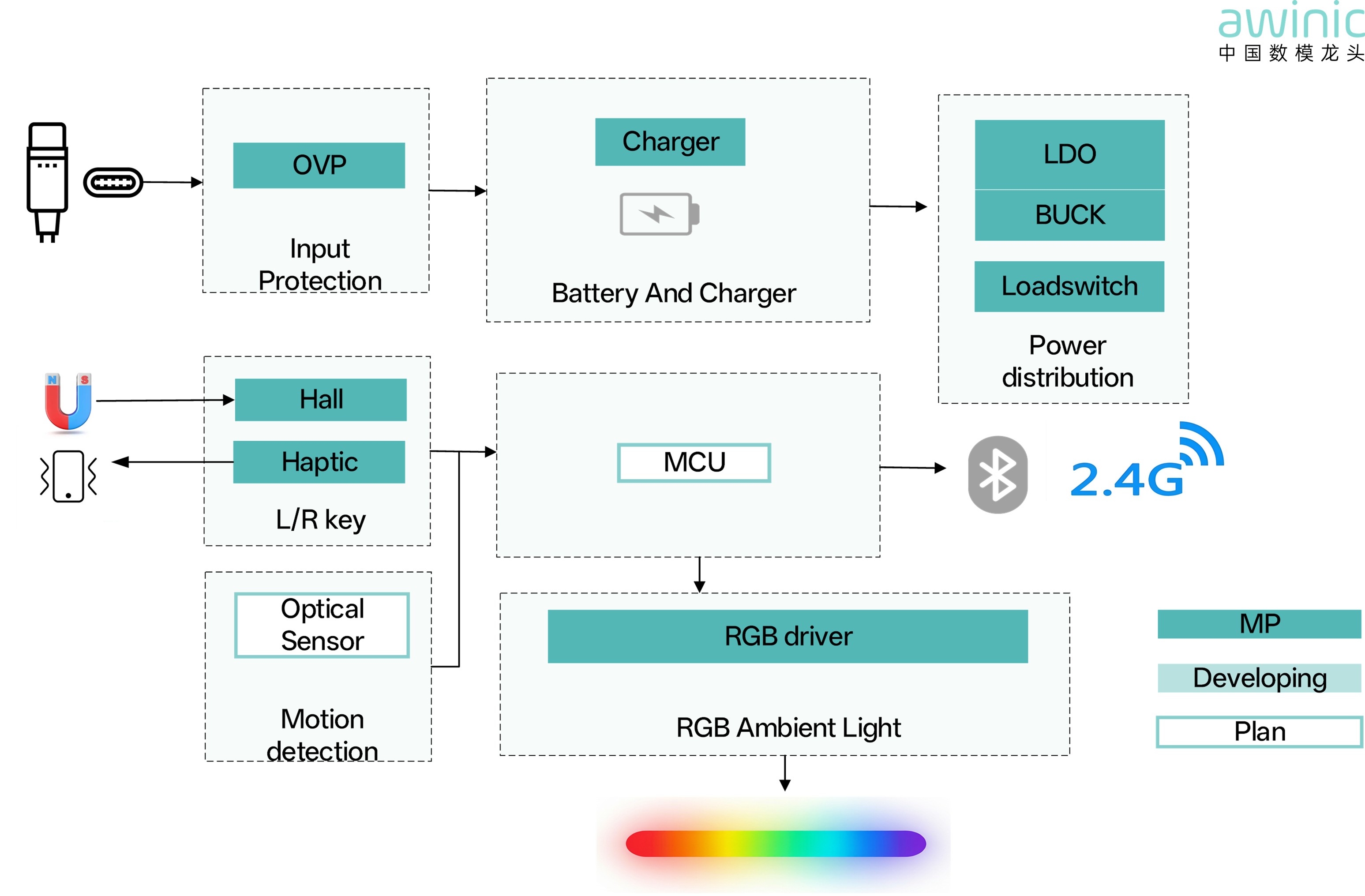

그림2 게이밍 마우스 적용 블록도


제품 특징

촉각 피드백 — AW86253 시리즈
AW86253는 아위닉 5세대 상압 LRA 햅틱 드라이버 IC로, 게이밍 마우스 키 촉각 피드백 시나리오에 최적화되었습니다. 0.2ms 초고속 기동 진동으로 거의 지연 없는 클릭 촉감을 구현하며 주요 특성은 다음과 같습니다.
전압 공급 범위：1.8V ~ 5.5V 광전압 지원
기동 시간：0.2ms (경쟁 제품 1~5ms 대비 월등히 우수)
내장 파형 메모리：4KB SRAM, 8k/12k/24k/48k 다중 샘플링 레이트 지원
재생 모드：실시간 재생 / 메모리 재생 / 하드웨어 트리거 / 연속 재생 / awinicTikTap® 엔진
자체 개발 AAE 3.0 오토 브레이크 엔진：잔여 진동을 억제해 키 조작의 리듬감 향상
LCC 3.0 일관성 캘리브레이션：모터 개체 편차를 보정하여 양산 시 진동 품질 통일
대기 소비전력：DVDD=1.8V 기준 4μA, 셧다운 상태 0.5μA
보호 기능：단락 / 과온 / 저전압 보호
패키지：QFN 1.6mm×1.6mm-12L 초소형 패키지
IEEE 2861.3 게임용 촉각 프로토콜 지원, 게임 내 이벤트와 진동 파형 정밀 연동
전계통 전원 관리
리니어 충전 IC AW32012A
전원 패스 관리 기능 집적. 2~512mA 프로그래밍 가능 충전 전류, 충전 정밀도 ±0.5%, 28V 입력 OVP, 선적 모드 누설 전류 <1μA. WLCSP 1.4mm×1.4mm 패키지로 마우스의 좁은 기판 공간에 최적화.
USB PD 컨트롤러 AW35615
USB-IF PD 3.1 인증 취득(TID #8339), 28V EPR 지원, DRP/SRC/SNK 모드 전환 가능. FCQFN 1.2mm ×1.2mm-9L 초소형 패키지로 마우스 Type-C 포트의 고속 충전 및 프로토콜 핸드셰이크 구현.
서지 보호 내장 OVP 과전압 보호 로드 스위치 AW32915FCR
기본 OVP 임계값 6.8V (OVLO 핀을 통해 4~24V 범위 조절 가능). 27mΩ 초저온 저항 nFET 스위치 내장, 연속 5A 전류 지원. 입력 내전압 29VDC, 서지 내성 >100V(IEC 61000-4-5). 과전압 차단 응답 시간 대표값 100ns. 시스템 레벨 ESD 보호(접촉 방전 ±8kV / 공기 방전 ±15kV) 탑재. FCQFN 1.3mm×1.8mm-12L 초소형 패키지로 마우스 Type-C 충전 포트에 안정적인 과전압·서지 보호 제공.
저소비전력 로드 스위치 AW35111
입력 전압 1~5.5V, 셧다운 상태 Iq 단 16nA, 인에이블 상태 Iq 2nA. FCDFN 0.8mm×0.8mm 패키지. 운송·보관 기간 후단 부하를 차단해 배터리 지속 시간 연장.
홀 센서 — AW86570 시리즈
AW86570는 홀 효과 기반 고감도 디지털 선형 홀 센서 IC입니다. 14bit ADC를 내장하고 최대 50kHz 샘플링 주파수를 지원하며, ±100Gs ~ ±3000Gs 범위의 자기장 변화를 감지하고 N극/S극 양극 검출을 지원합니다.
게이밍 마우스의 자기식 인코더 휠, 마그넷 측면 버튼, 좌우 버튼 누름 감지, 비접촉 트리거 용도에 적합하며 0.1ms 고속 기동과 임계값 인터럽트 출력으로 위치, 변위, 누름 상태를 정밀하게 감지합니다. 주요 특징은 다음과 같습니다.
전압 공급 범위：2.5V ~ 5.5V, VDDIO 최저 1.65V 지원
ADC 분해능：14/12/10/8비트 선택 가능
검출 범위：±100Gs / ±200Gs / ±500Gs / ±1000Gs / ±2000Gs / ±3000Gs 선택식
샘플링 주파수：1Hz ~ 50kHz 설정 가능
기동 시간：0.1ms
저잡음：FS=200Gs 기준 ±0.46Gs
I2C 인터페이스：Standard/Fast 모드, 최대 1MHz
임계값 트리거 인터럽트：상하한 진폭 검출, 인터럽트 이벤트 카운트 설정 가능
온도 센서 및 제로 바이어스 캘리브레이션 기능 내장
소비전력：일반 모드 0.2mA @1kHz, 저전력 모드 0.92μA
ESD 내성：4kV HBM
패키지：DFN 1.6mm×1.6mm×0.55mm
조명 드라이버 — AW21009 시리즈
AW21009는 9채널 다기능 LED 드라이버 IC입니다. RGB 조명 독립 조광 및 자동 브리딩 효과를 지원하여 게이밍 마우스에 커스터마이징 가능한 라이팅 효과를 구현합니다. 주요 특징은 다음과 같습니다.
채널 수：9채널 정전류 싱크, RGB/RGBW 다중 조명 구성 지원
PWM 분해능：최대 12bit(4096계조), 8/9/12bit 전환 가능
전류 설정：전역 256단 DC 전류 + 채널별 독립 256단 전류. 권장 전류 40mA(REXT=4kΩ)
전류 정밀도：채널 간 ±5%, IC 간 ±5%
라이팅 모드：자율 브리딩 모드(점등/소등/유지 시간 설정 가능), 그룹 제어, 고속 RGB 제어
디더 기능：9bit PWM + 3bit 디지털 디더링으로 등가 12bit 분해능 구현
EMI 저감：슬루 레이트 제어 + 프로그래머블 확산 스펙트럼 기술로 MLCC 가청 소음 억제
보호 기능：LED 단선/단락 검출, UVLO, 과온 보호(165°C)
자동 절전：모든 LED 소등 32ms 경과 시 자동 절전 모드 진입
I2C 인터페이스：1MHz, 4가지 주소 선택(20h/21h/24h/25h)
전압 공급 범위：2.7V ~ 5.5V
소비전력：대기 3μA, 셧다운 0.1μA
ESD 내성：±2kV HBM
패키지：QFN 3mm×3mm×0.75mm-20L

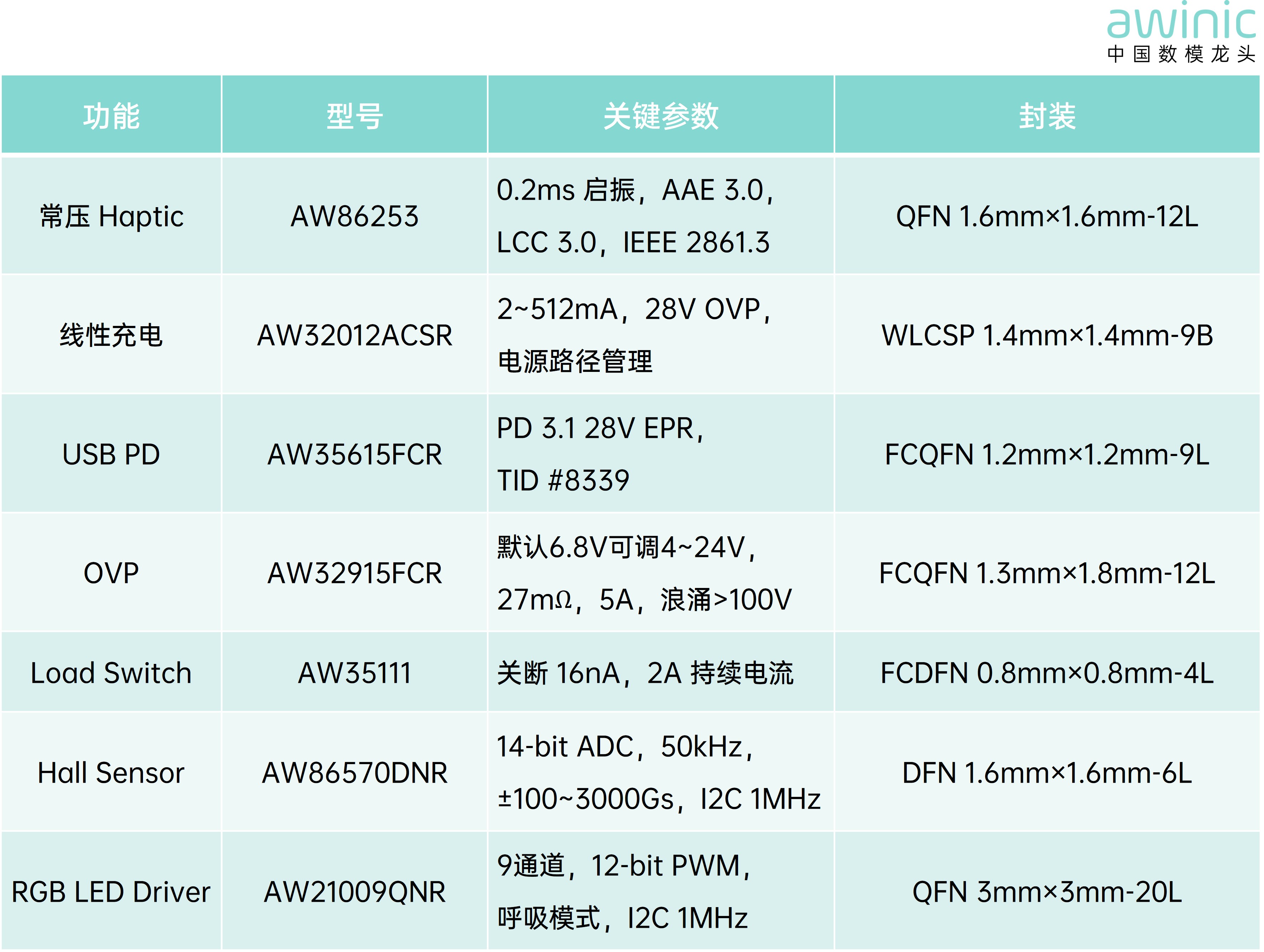

표1 아위닉 전자 게이밍 마우스 권장 부품 선정표


아위닉 햅틱(Haptic) 생태계 역량

아위닉은 2017년 선형 모터 드라이버 IC 출시 이후, 반도체 칩, 알고리즘, 개발 툴, 업계 표준, 모터를 아우르는 완전한 햅틱 전체 연계 시스템을 구축했습니다. 현재 전 세계 누적 탑재 대수는 7억 대를 넘어섭니다.
IEEE 2861.3 게임용 촉각 국제 표준
아위닉은 텐센트, 샤오미와 공동으로 IEEE 2861.3 모바일 게임 촉각 피드백 국제 표준을 제정했습니다. 범용 촉각 인터페이스와 진동 파형 기술 파일(HE 포맷)을 정의하여 기기·모터별 진동 품질 편차라는 업계 난제를 해결합니다.
AW8625X 시리즈는 IEEE 2861.3 프로토콜을 하드웨어 계층에 탑재한 최초 IC로, 프로토콜 해석·파형 연산을 모두 칩 자체에서 처리하며 메인 MCU 및 시스템 메모리를 점유하지 않습니다. 세 가지 핵심 장점을 제공합니다.
소프트웨어 적용 작업 불필요：전원 인가 즉시 표준 호환, 시스템 계층에 별도 해석 코드 개발 불필요
플랫폼 연산 자원 확보：프로토콜 처리를 하드웨어에 오프로드. 게임 렌더링, 광학 트래킹 등 핵심 업무에 영향을 미치지 않음
초저지연：하드웨어 직접 경로로 촉각 피드백 응답 지연이 서브밀리초 구간 도달
awinicTikTap® 알고리즘 엔진
awinicTikTap® 4D 게임 알고리즘
AI 영상 인식, 음향 특징 추출, 사용자 조작 인식 기술을 통해 게임 콘텐츠를 실시간으로 촉각 진동 파라미터로 변환합니다. 적 처치, 탄약 재장전, 피격 등 이벤트별 차별화된 진동 효과를 구현하며 AW86xxx 칩의 응답 지연은 1ms 미만으로 촉감을 즉시 전달합니다.
awinicTikTap® Core Haptic
하위 레이어 드라이버와 파형 해석에 특화. AAE 하드웨어 폐루프 제어와 연동하여 IEEE 2861.3 HE 파형 파일을 정밀 복원하고 다양한 LRA 모터에서 일관된 촉감을 보장합니다.
awinicTikTap® Engine
진동 파형 가시화, 음향→진동 변환, 진동 효과 라이브러리 등 기능을 제공하며 멀티미디어 환경에 몰입감 있는 진동 효과를 매칭합니다.
칩 하드웨어 성능
아위닉 칩은 하드웨어 측면에서 두 가지 핵심 경쟁력을 보유합니다 — AAE 오토 브레이크 엔진과 LCC 모터 일관성 캘리브레이션. 촉감 품질과 균일성 두 방면에서 촉각 경험을 보장합니다.
AAE(Advanced Auto-Brake Engine)는 현재 AAE 2.0까지 발전했습니다.
AAE 1.0：파형 종료 시 자동 제동으로 잔여 진동 억제
AAE 2.0：임의 시점 제동 지원, 고속 기동 알고리즘과 결합하여「구형 진동」구현. 상승·하강 구간이 급격하고 진동이 깔끔하며 키 조작 시 잔여 진동이 발생하지 않음
LCC 3.0(LRA Consistency Calibration) 모터 일관성 캘리브레이션
LRA 선형 모터는 소재·제조 공정 차이로 동일 로트 내에서도 공진 주파수 F0, 진동량 편차가 발생합니다. LCC 3.0은 각 모터의 F0를 자동 검출하고 구동 파라미터를 조정하여 다음 효과를 실현합니다.
캘리브레이션 정밀도：±1Hz
진동 균일성 50% 향상
SmartLoop 기능：소형 LRA에 최적화된 F0 검출 정밀도 개선
모터 파트너 생태계
아위닉은 주요 LRA 모터 제조사와 긴밀하게 협력하며 각 모터 모델별 커스터마이징 지원과 기술 지원을 제공합니다.
커스텀 파형 라이브러리：다양한 모터용 단기진동/장기진동 파형을 사전 제작, 고객이 직접 호출 가능
모터 고장 진단：LRA 임피던스 검출, 단선/단락 검출 지원. I2C 레지스터로 상태 확인 가능
튜닝 엔지니어 노하우 및 모델링
아위닉 튜닝 엔지니어 팀은 양산 튜닝 풍부한 실무 경험을 보유합니다. 모터 모델링, 파형 시뮬레이션 기술과 결합하여 칩 선정부터 양산 튜닝까지 전 과정 기술 지원을 제공합니다.
모터 모델링 및 파형 시뮬레이션：시뮬레이션 파형과 실측 파형의 높은 일치도 검증 완료.
튜닝 툴
아위닉은 완전한 햅틱 튜닝 툴체인을 제공합니다. 진동 가속도 측정 센서 하드웨어와 전용 소프트웨어로 파형 설계→실시간 튜닝→정량 평가의 순환 개발 환경을 구현합니다.
가속도 측정 센서
고감도 압전식 가속도계 + 데이터 수집 카드로 LRA 진동 가속도 파형을 실시간 수집. 진동 강도, 기동/제동 시간, 잔여 진동 특성을 수치화 가능.
전용 소프트웨어
AwinicSCP V4 통합 튜닝 플랫폼 + Haptic GUI / WaveStudio 파형 편집기. 가속도 파형 실시간 표시, 파라미터 온라인 수정, 원클릭 파형 최적화 지원.

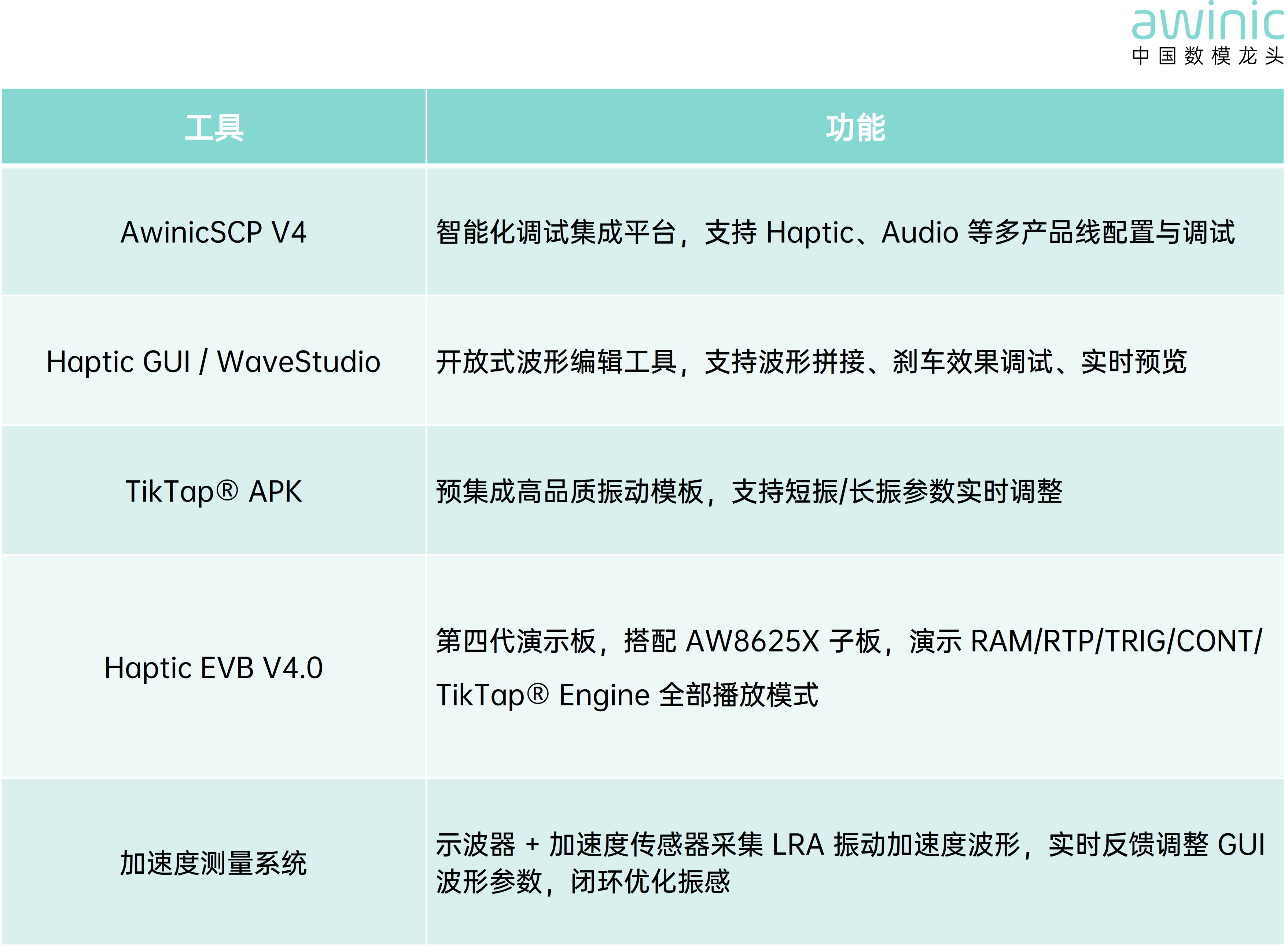

표2 부속 소프트웨어 툴 목록


아위닉 솔루션 강점

✅ 0.2ms 초고속 촉각 응답
AW86253는 클릭부터 촉각 피드백까지의 지연을 서브밀리초로 압축. 기존 솔루션의 5~10ms를 크게 앞서며 경쟁용 FPS 게임에서 조작 확인감을 현저히 높입니다.
✅ 전 시나리오 촉각 지원
AW86253 상압 구동으로 좌우 버튼, 측면 버튼, 그립 영역의 촉각 피드백을 모두 지원. 0.2ms 초고속 기동 + AAE 3.0 오토 브레이크 엔진으로 모든 영역에서 균일하고 깔끔한 진동을 구현합니다. 동시에 AW86570 자기 감지로 좌우 버튼 비접촉 누름 감지를 실현, 촉각 피드백과 트리거 감지 양쪽을 모두 지원합니다.
✅ 전계통 저소비전력 관리
리니어 충전, USB PD, OVP 보호, 로드 스위치까지 통합 관리. 선적 모드 대기 회로 총 누설 전류는 μA 단위(약 40μA)로 무선 마우스 배터리 지속 시간 90시간 이상 달성을 지원합니다.
✅ 고정밀 자기장 검출
AW86570는 14bit 분해능·50kHz 샘플링 주파수, 0.1ms 고속 기동을 지원합니다. 임계값 인터럽트와 연계하여 게이밍 마우스 휠 회전 감지, 마그넷 측버튼 비접촉 트리거에 활용하고 기계적 채터링을 제거해 조작 정밀도를 높입니다.
✅ 몰입감 높은 RGB 조명 효과
AW21009의 9채널 독립 조광 및 자동 브리딩 모드로 게이밍 마우스 커스텀 라이팅을 구현합니다. 12bit PWM으로 부드러운 계조 변화를 표현하고 EMI 저감, 자동 절전 기능 탑재로 라이팅 성능과 배터리 지속 시간을 양립합니다.
