【신제품 출시】AI 웨어러블을 더욱 안전하게! 아위닉(Awinic), 새로운 OVP+OCP 보호 칩으로 더욱 강력한 보호 솔루션 제공

2026-03-30

2026 년 AI 웨어러블 기기는 트렌드 품목에서 모두를 위한 표준으로 발전했고, 업계는 대규모 대중화의 새로운 단계를 열었습니다. 2025 년을 되돌아 보면 스마트 링의 출하량은 4 백만을 초과 할 것이며 Oura, Samsung 및 Ringcon과 같은 브랜드는 레이아웃을 놓고 경쟁 할 것입니다. AI 스마트 워치는 건강 모니터링 및 동작 분석과 같은 핵심 기능에 의존합니다.세계 시장은 연간 12% 의 복합 성장률로 계속 확대되고 있습니다. 그러나 기능 업그레이드와 현장 확대의 이면에는 장비 신뢰성과 보안 리스크가 업계의 공통된 문제가 되고 있습니다. AI는 전천후 안정적인 작동을위한 보안 장벽을 구축하기 위해 AI 웨어러블 기기 용 OVP + OCP 보호 칩 도입을 목표로하고 있습니다.

제품의 장점

슈퍼 포트 견딜 전압 + 입력 빠른 과전압 보호 + 출력 클램프:

특성 BCD 프로세스는 최대 32v 포트 저항 전압, 플러스 <1us 빠른 고전압 보호, 중첩 출력 5.8v 클램프 보호, 과전압/서지와 같은 비정상적인 사건에도 3 중 보호 기능을 제공합니다.

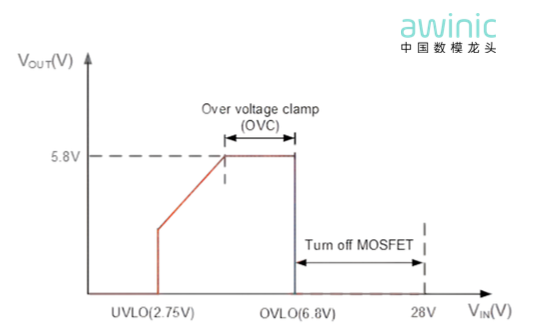

그림 1 트리플 보호의 개략도



낮은 임피던스, 충전 신뢰성 보장

친구와 비교할 때 전도 임피던스가 낮습니다. 특히 포고 핀 + 접촉 적용 시나리오의 경우 접촉 또는 산화가 좋지 않아 임피던스가 너무 큰 경우, 새로운 충전 관리 제품의 DPM 기능은 또한 안정적인 충전 기능을 보장할 수 있습니다. Type-C 인터페이스는 충전 경로의 IR 손실을 줄이고 효율성을 향상시킵니다.열 발생을 줄이는 것은 웨어러블 제품에 특히 중요합니다.

표 1 제품 론 비교



신뢰성 있고 안전한 과전류 보호

스마트 링과 시계와 같은 마이크로 장치의 충전 포트는 고도로 통합되어 있습니다. 원래 충전기가 아닌 혼합 사용 및 접촉 불량으로 인해 단락이 발생하고 마더 보드 칩이 직접 연소되기 쉽습니다. Ai는 전자 OVP + OCP의 신제품을위한 표적 최적화 회로 설계입니다. 순간 과전류 이벤트의 경우 먼저 작동의 신뢰성을 보장하기 위해 종료 한 다음 다시 시작합니다.그러나 연속 과전류가 4 회 이상 발생하면 회로 안전을 위해 직접 전원이 꺼집니다.

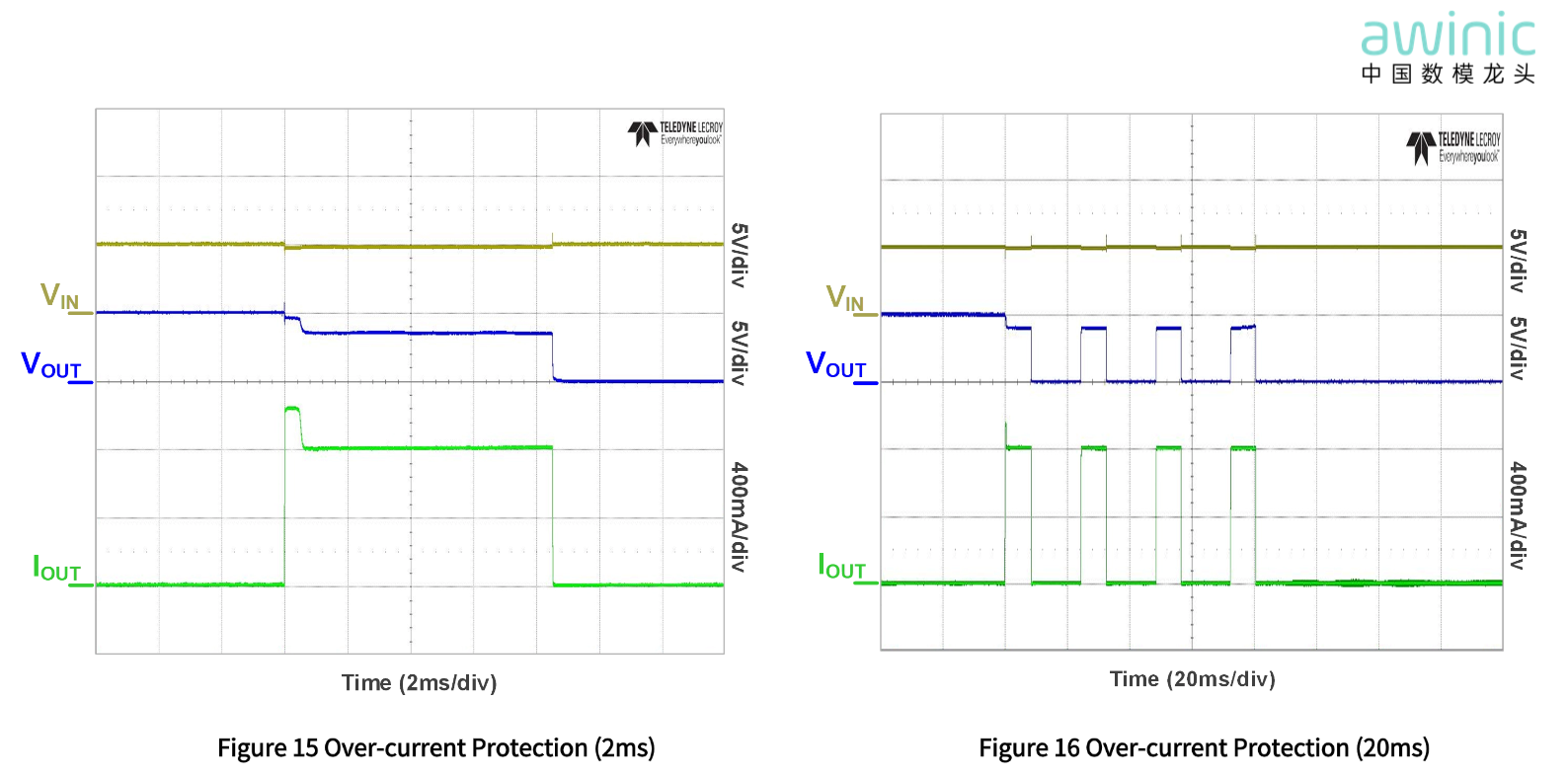

그림 2 과전류 보호 설계



시스템 설계의 문제점을 해결하는 소형 포장

Ai는 패키징 차별화 디자인을 통해 전자적입니다. xWS 헤드폰/스마트 링 및 기타 응용 프로그램을위한 전통적인 비용 효율적인 DFN2 * 2 패키지 (AW35018DNR) 를 제공 할뿐만 아니라, FCDFN1 * 1-4L 매우 작은 패키지 제품 (AWP35021FDR) 의 도입뿐만 아니라 1 을 제공 할 수도 있습니다.5A 연속 과전류 기능.

표 2 패키지 차이점 비교



제품 소개

넓은 입력 전압 범위 3V ~ 6.8V

입력 저항 전압 최대 28V

통합 105mΩ 저 임피던스 전원 스위치

프로그래밍 가능한 전류 제한 범위 100mA ~ 1.5A

1.5A 전류 제한 정확도 최대 10%

6.8V 입력 과전압 보호

과전압 보호 응답 시간 1 μs 미만

5.8v 출력 클램프 전압

통합 과열 보호

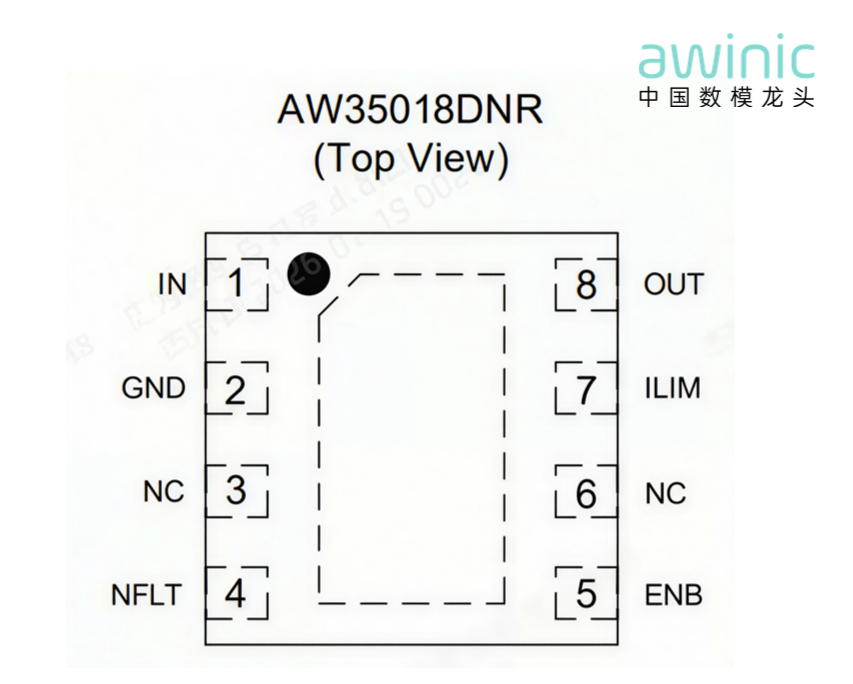

그림 3 AW35018 캡슐화 정보

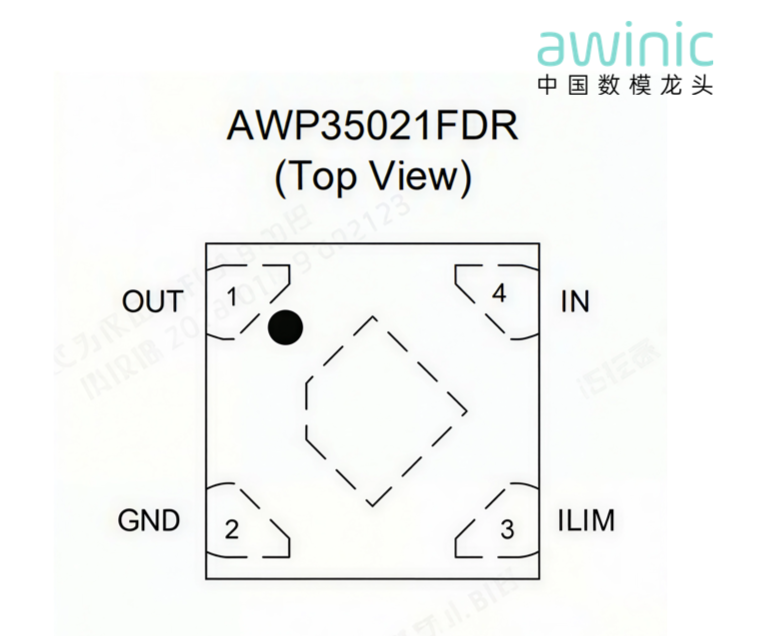

그림 4 AWP35021 캡슐화 정보

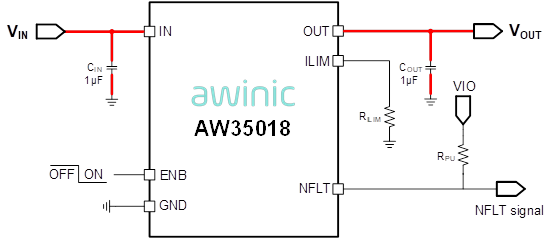

그림 5 AW35018 의 일반적인 응용 블록 다이어그램

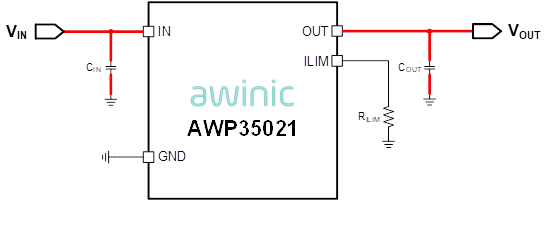

그림 6 AWP35021 의 일반적인 응용 블록 다이어그램


일반적인 적용 시나리오

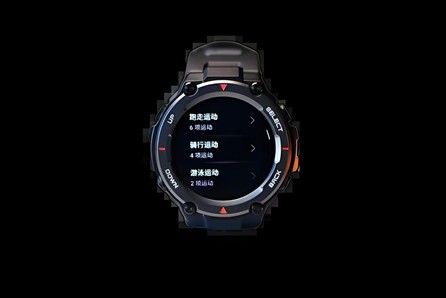

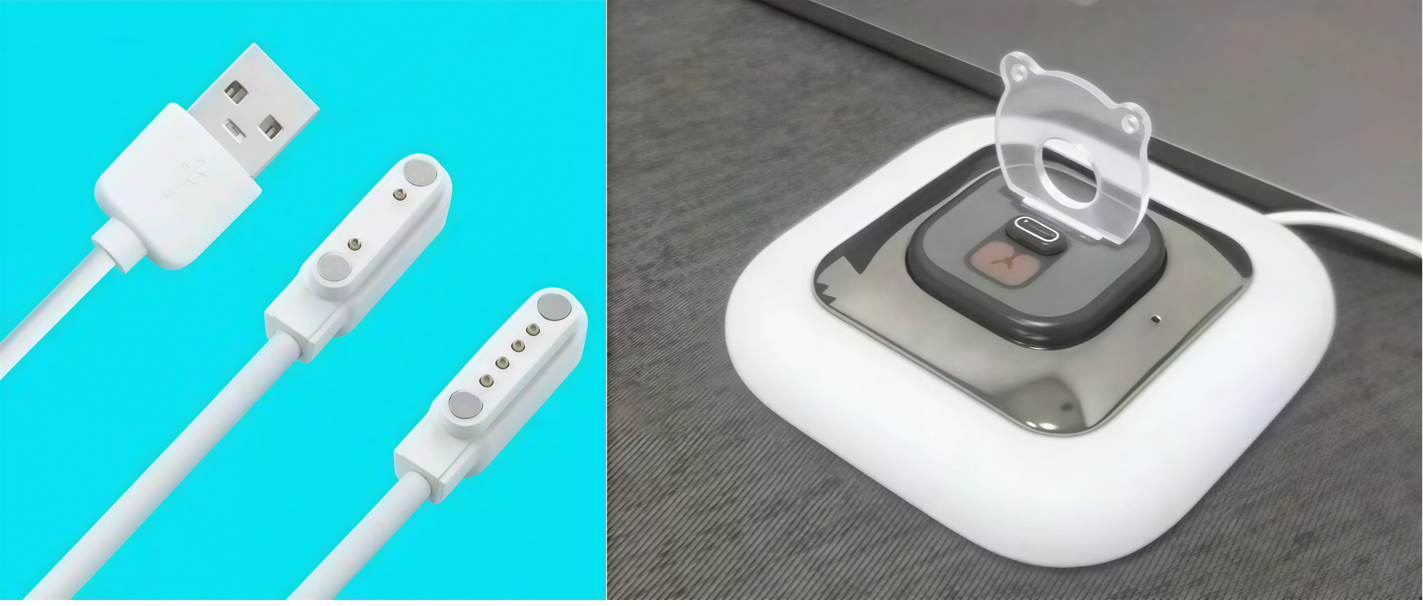

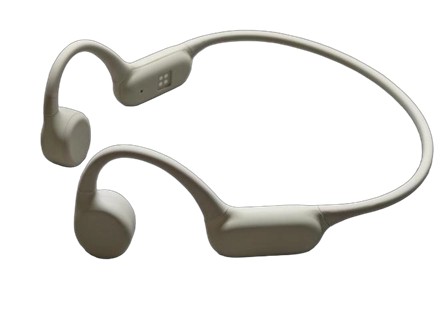

그림 7 일반적인 응용 시나리오 표시


제품 선택 표

표 3 Aege 제품 선택
